做机械的天天打交道，时间一长国内的国外的，公制的英制的，直的锥的，密封的非密封的，内的外的，55度的60度的。总之常常被搞乱，用一次从头到尾查一次，我这里也算是归纳总结一下，希望有所帮助，

我的做法是常用的打印出来放在桌边，用时随时拿来查看，时间长了就自然记住了。

（一）

NPT是一般用途的美国标准锥管螺纹，牙型角为60°

PT牙为英制锥螺纹，牙型角为55°，密封中最常用。英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。

PF牙是管用平行螺纹。

G 是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G代表圆柱螺纹，G是管螺纹的统称(Guan)，55、60度的划分属于功能性的

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc

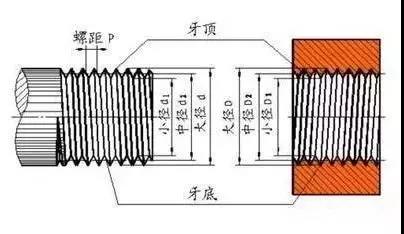

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们**的区别， 公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。公制螺纹用公制单位，美英制螺纹用英制单位。

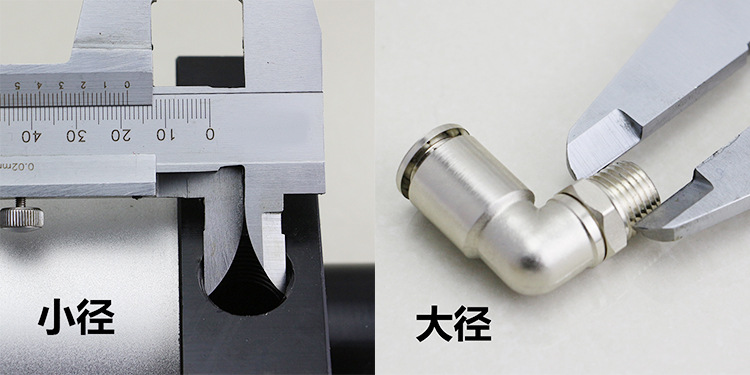

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

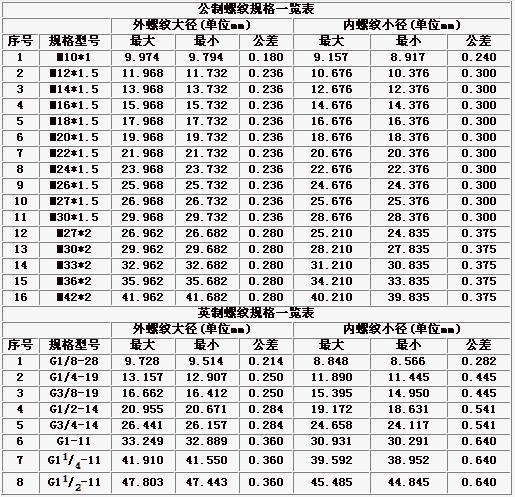

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

（二）

1、英寸制统一螺纹

在英寸制**广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。

  标注方法：螺纹直径—每英寸牙数系列代号—精度等级

  示例：粗牙系列 3/8—16UNC—2A

  细牙系列 3/8—24UNF—2A

  特细牙系列 3/8—32UNFF—2A

  定螺距系列 3/8—20UN—2A

  **位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。

 2 、55°圆柱管螺纹的转化

  55°圆柱管螺纹，来源于英寸制系列，但米制和英寸制**均广泛采用，用于输送液体经、气体和安装电线的管接头与管子的联接，然而，各国的代号不同，应按下表(对照表)中的国外代号转化为我国代号，现将各国的55°圆柱管螺纹代号列于下表。

  国别   代号

  中国   G

  日本   G、PF

  英国  BSP、BSPP

  法国   G

  德国  R(内螺纹)、K(外螺纹)

  前苏联 G、TPУБ

  ISO    Rp

3、55°圆锥管螺纹的转化

  55°圆锥管螺纹，是指螺纹的牙型角为55°、螺纹具有1：16的锥度。该系列螺纹在世界上应用广泛，它的代号，各国规定不同，见下表。按下表中的国外代号转化为我国代号。

  国别   代号

  中国  ZG、R(外螺纹)

  英国   BSPT、R(外螺纹)、Rc(内螺纹)

  法国  G(外螺纹)、R(外螺纹)
