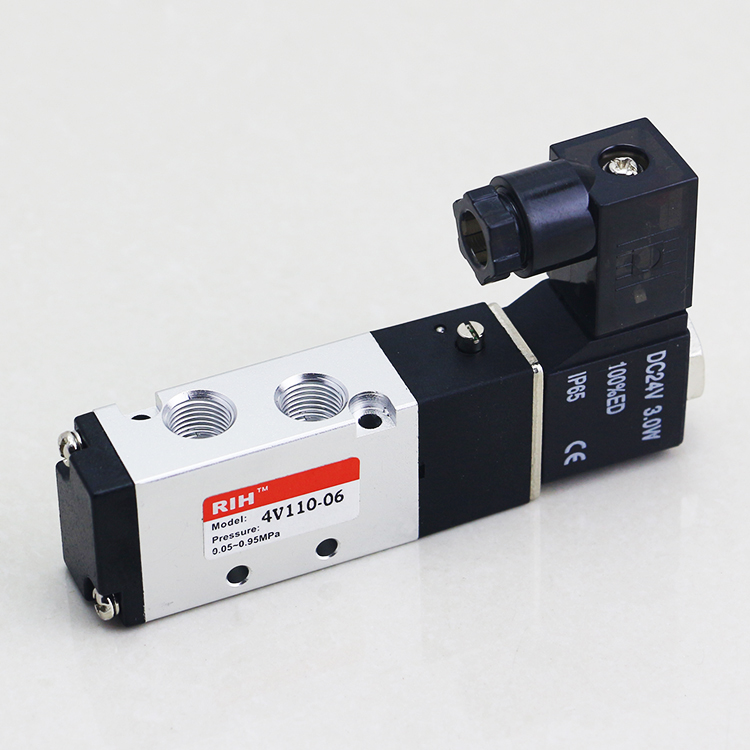

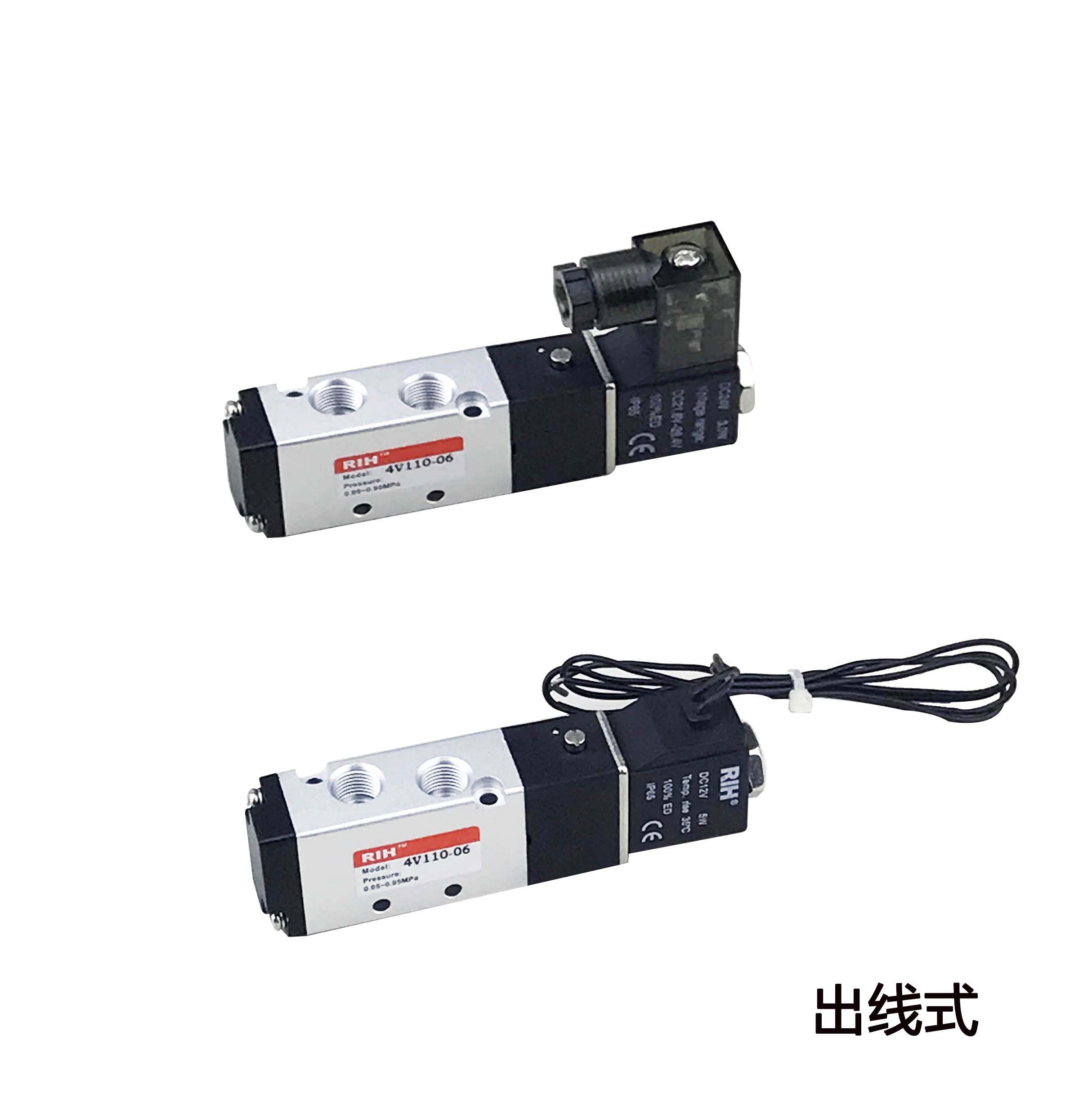

电磁阀(4V110-06/4V210-08/4V310-10/4V410-15)

先导方式,滑柱式结构,密封性好,反应灵敏;三位置电磁阀有三种中央功能可供选择,内孔采用特殊工艺加工,摩擦阻力小,启动压力低,使用寿命长;可与底座集成组装,节省安装空间;附设手动装置,利于安装调试,多种标准电压等级可供选择。

点击咨询 相关视频 资料下载
分享到:

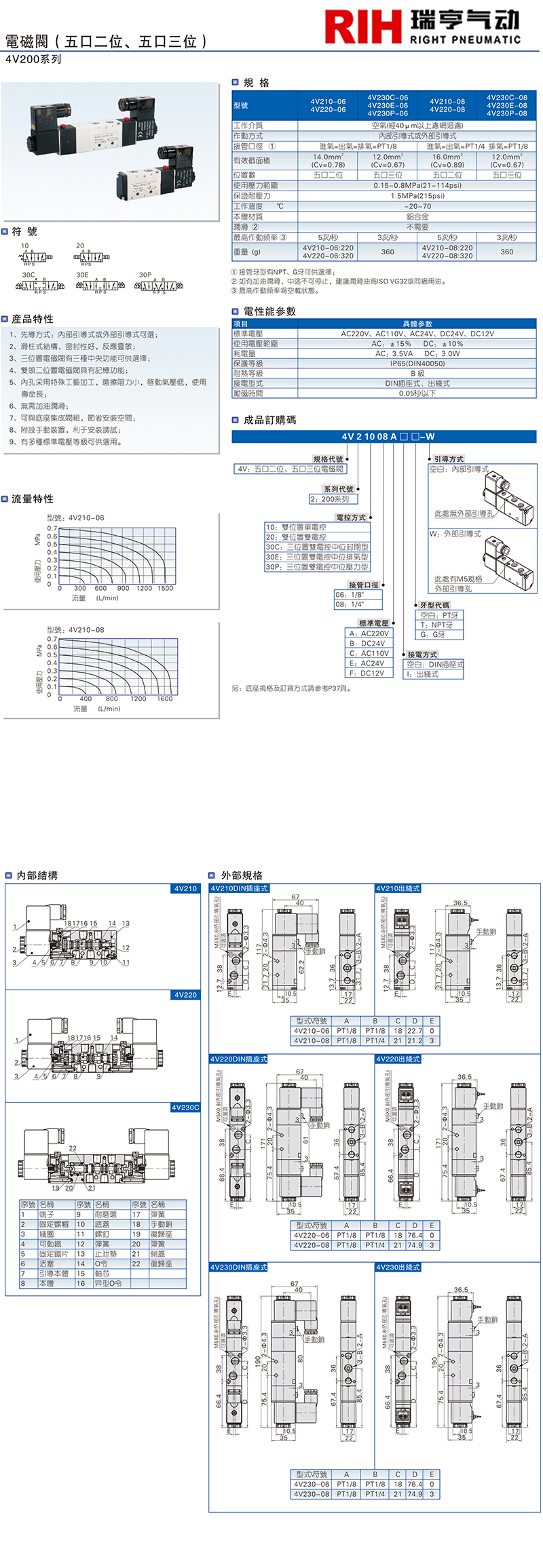

4V200系列电磁阀 拷贝.jpg

1:使用前注意检查组建在运输过程中是否有损坏,然后安装使用;

2:安装时请注意气体流动方向及接管牙型是否正确,使用介质必须经过40um滤芯过滤;

3:请注意安装条件是否符合技术要求(如电压,动作频率,工作压力,使用温度范围),然后安装使用;

4:整机调试时,建议先用手动装置调试,然后再通电调试;

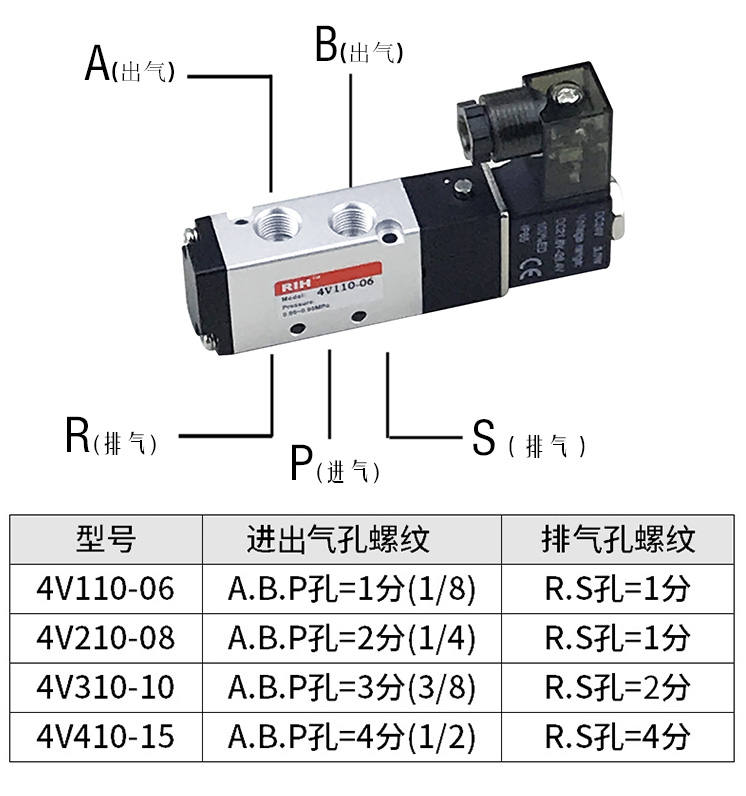

5:安装时注意气体流动方向,P为进气口,A(B)为工作口R(S)为排气口;

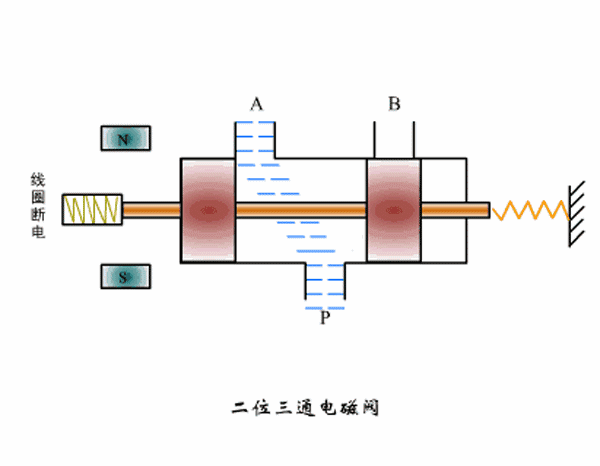

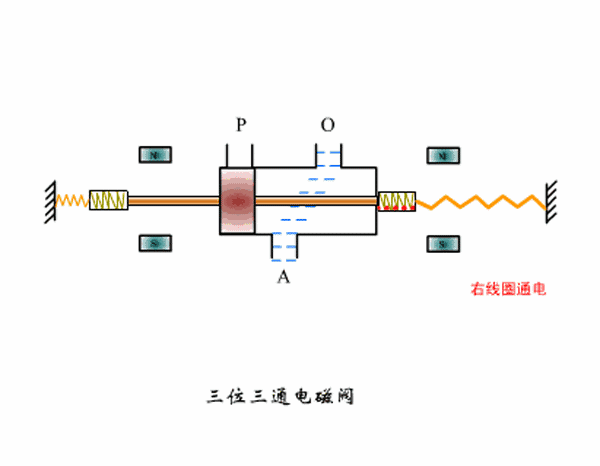

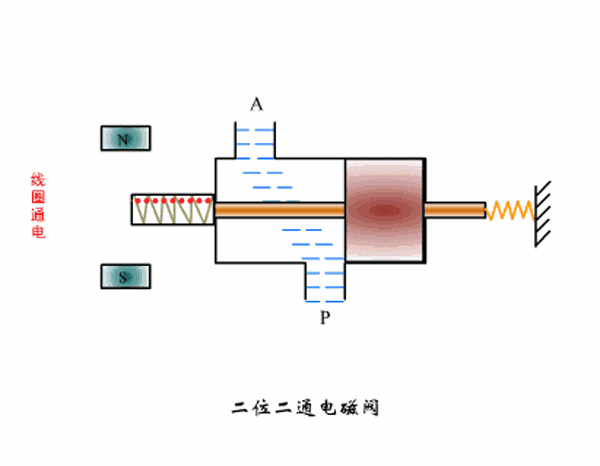

如对电磁阀符号不了解请点击:电磁阀符号以及电磁阀工作原理介绍

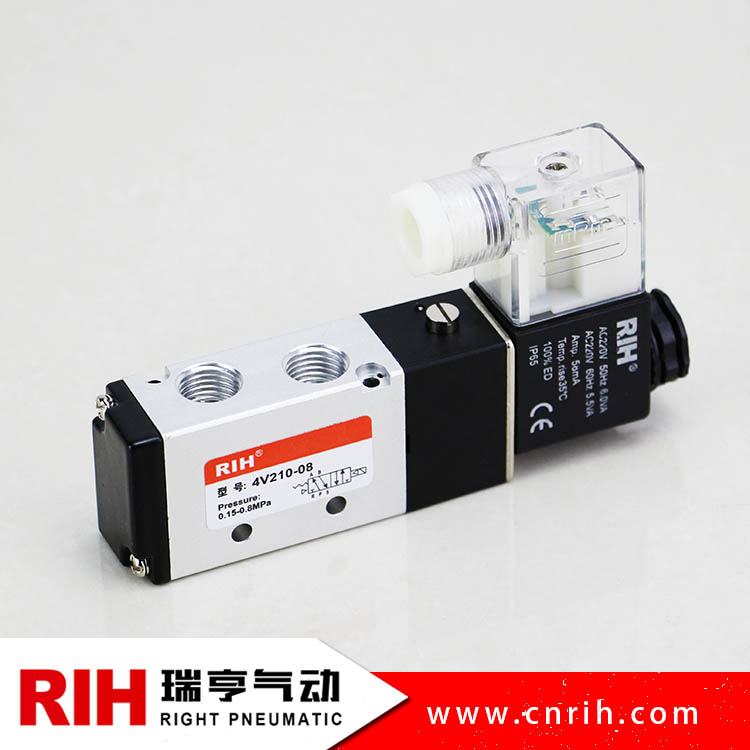

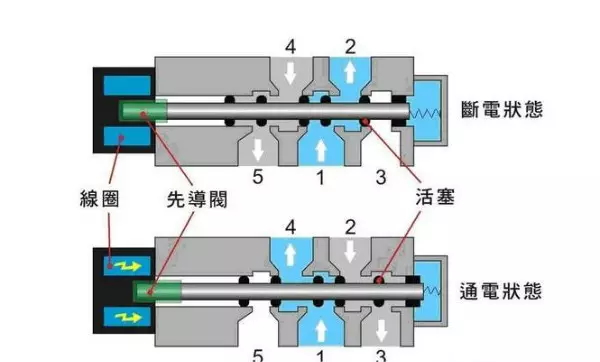

4V210-08为二位五通电磁阀,单线圈控制:

左边方块为通电状态,从P口进气,PA互通,B从S口回气互通;

右边方块为断线状态,从P口进气,PB互通,A从R口回气互通;

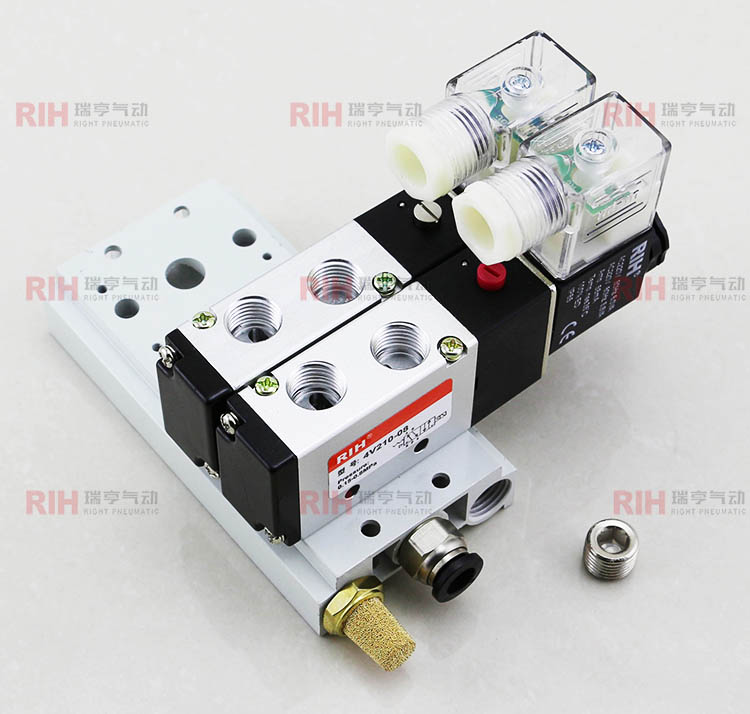

可通过汇流板安装节省安装空间
