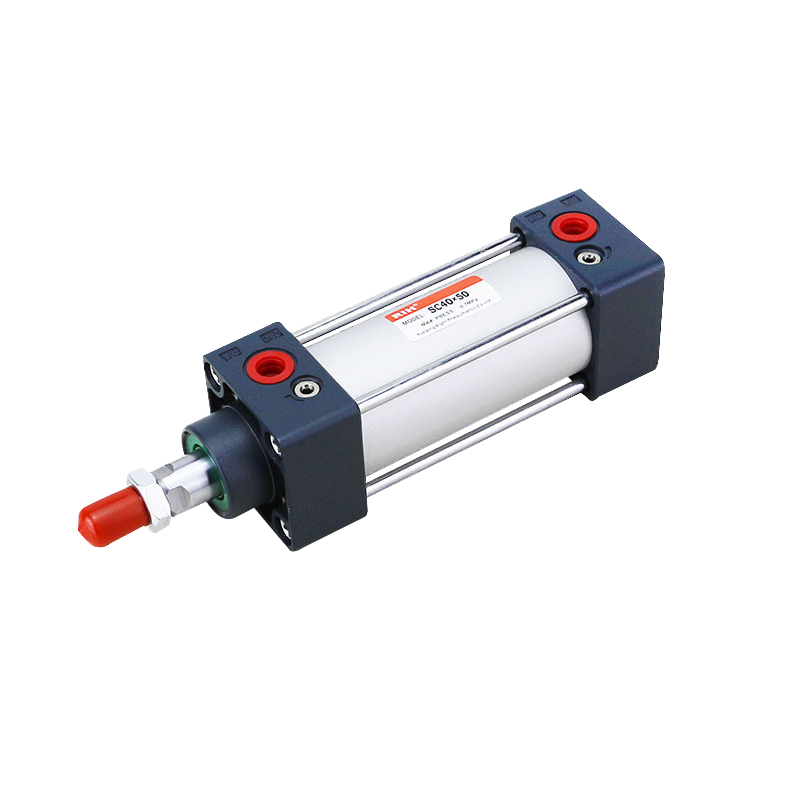

SC系列标准气缸

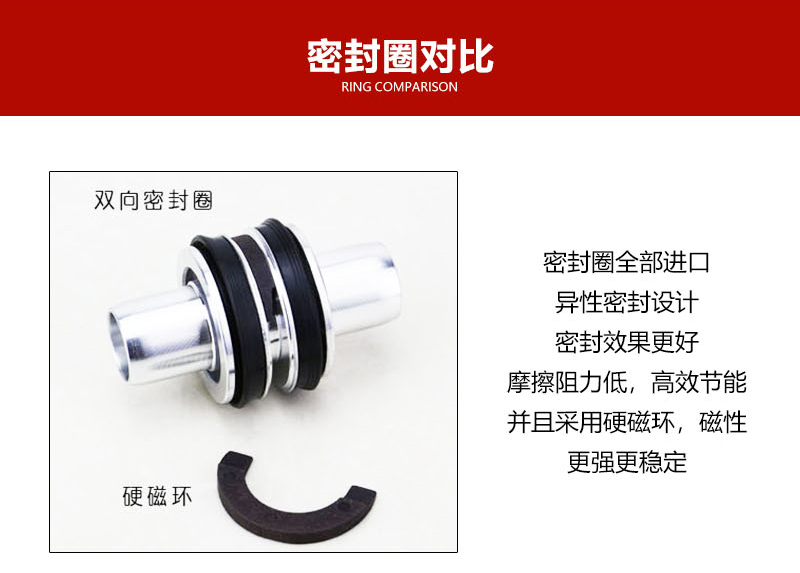

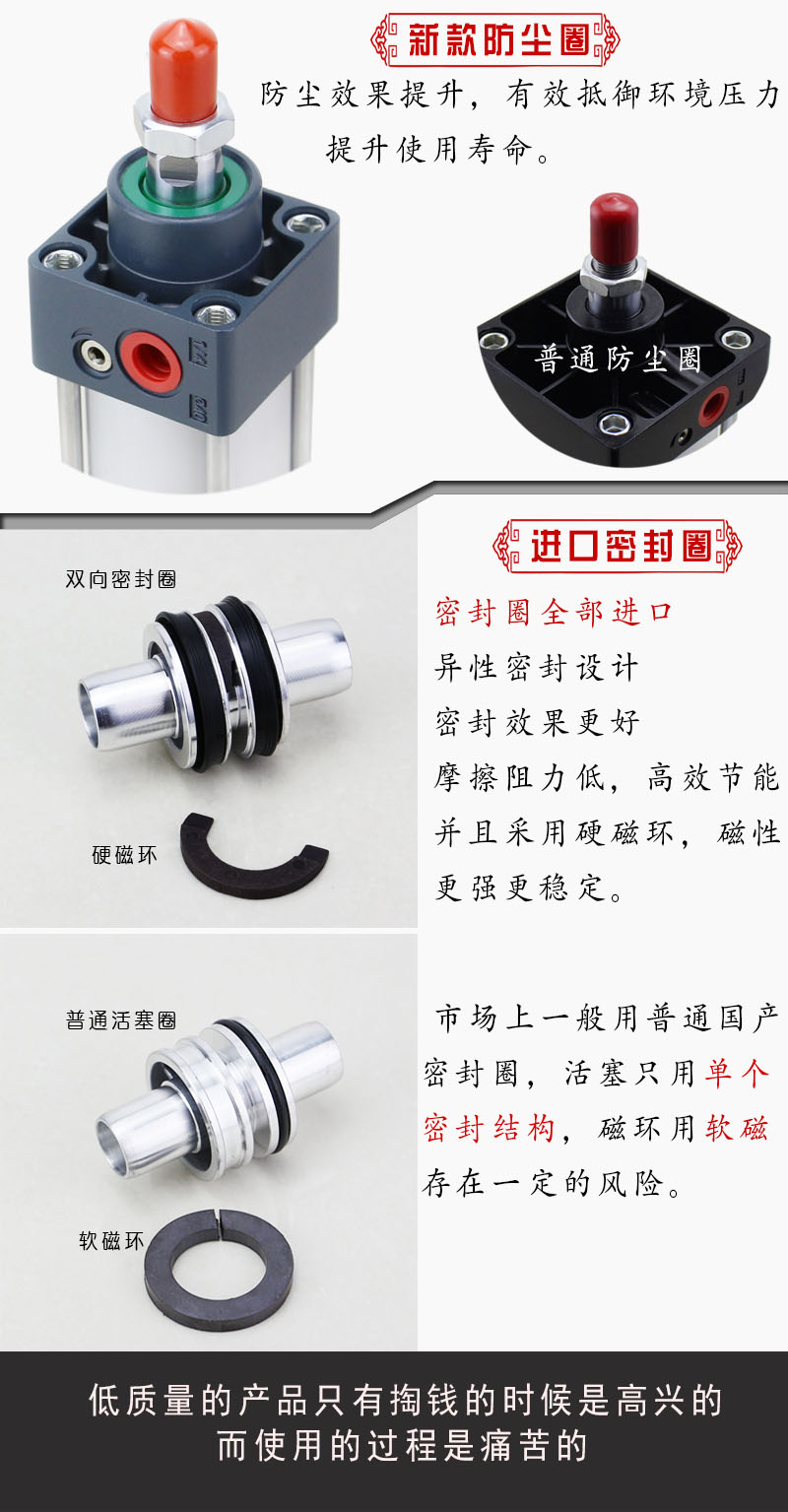

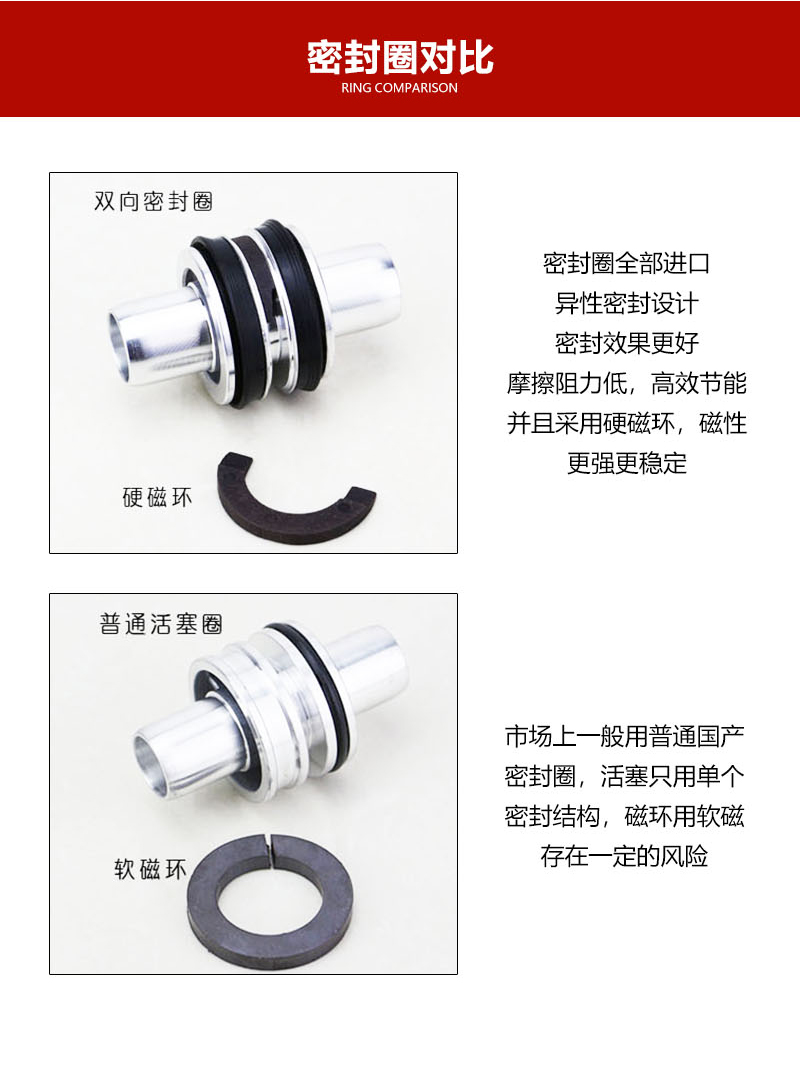

SC标准气缸是国内最为常用的标准气缸,之所以受广大中企业的青睐是因为它的性价比最高,经济又划算,多种附件安装方便使用。瑞亨气动专注气缸生产十年之久,不会去做偷工减料自掘坟墓的事情,缸筒和端盖的厚度都是同行的二倍以上,密封圈采用双向YCC结构密封,瑞亨提供了最全面的SC气缸型号尺寸咨询,SC标准气缸价格咨询,7X24小时的技术服务支持,销售产品只是我们最基本的工作,全方位服务客户才是我们的重点工作。

点击咨询 相关视频 资料下载
分享到:

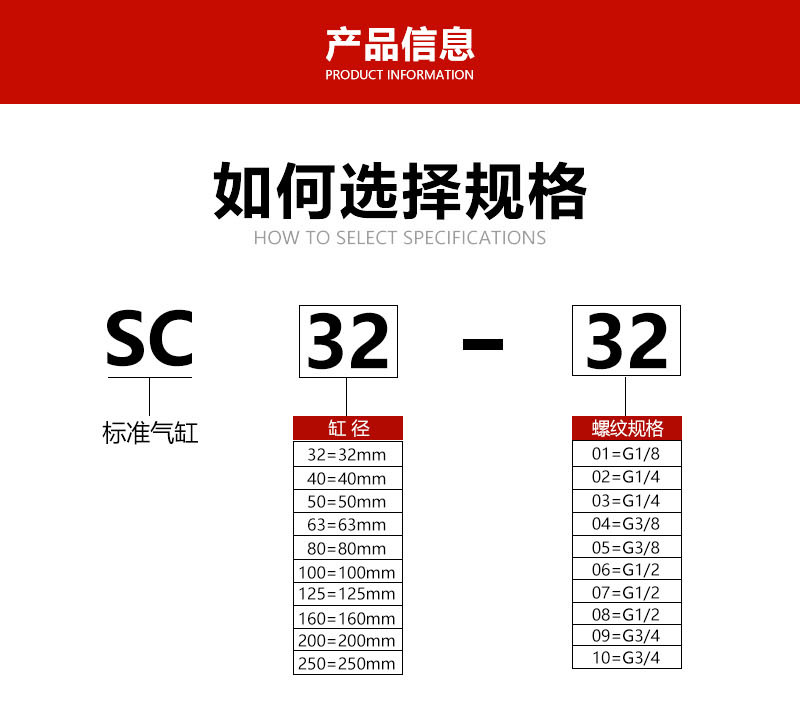

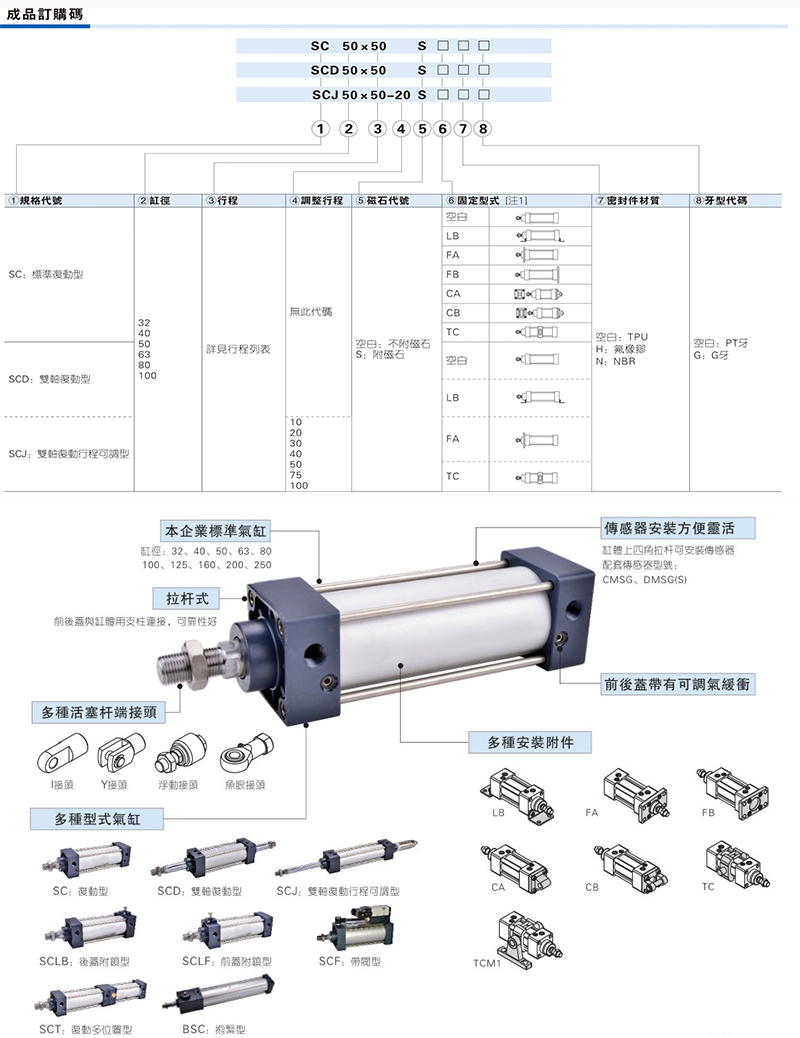

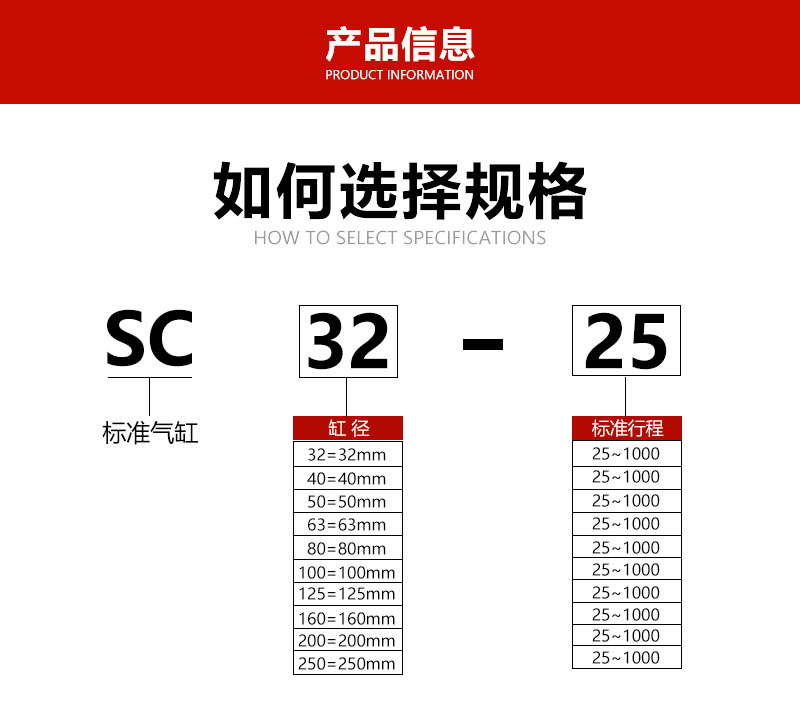

SC标准气缸订购码


      应用最为广泛之一的SC标准气缸,价格参差不齐,正常100价格的气缸,网上也能找到50块的。偷工减料,粗制滥造已经成为常态,各个气缸厂家在价格的战斗泥潭中乐此不疲,深陷其中。贪图便宜买到质量不好的产品,用到工业生产当中,将会延误整个工作生产线,这笔账还是要好好算算。

      我们国人有一种本领:不是把产品做好,而是把价格做低。得点儿小便宜就沾沾自喜,不知不觉就把自己给灭了,今天我们的消费力和鉴赏力都上来了,我们再生产那么多垃圾产品就是资源的浪费,就是挑战消费者的容忍度,就是对行业和自己未来的不负责任!

       瑞亨气动专注气动十多年,当市场上大部分产品以劣质低价横行的时候,瑞亨坚持一贯的超高标准,只为追求更加可靠的品质,也更在乎用户感受与想法。


想想同样的产品型号为什么价格会有这么大的区别,其中的问题不言而喻,这就需要我们真材实料去做产品。

       有些消费者贪图蝇头小利,为了低价义无反顾,如果是终端设备使用,出现问题,整个生产线停止的话那损失的也不是当初便宜那几块钱能解决的,时间成本和人力成本这些都是要考虑的。

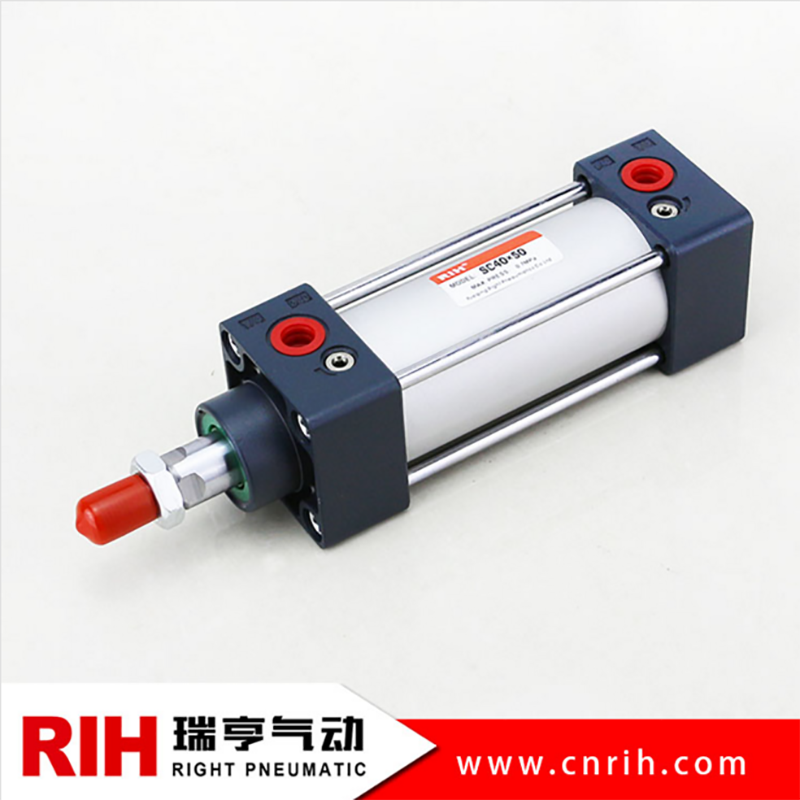

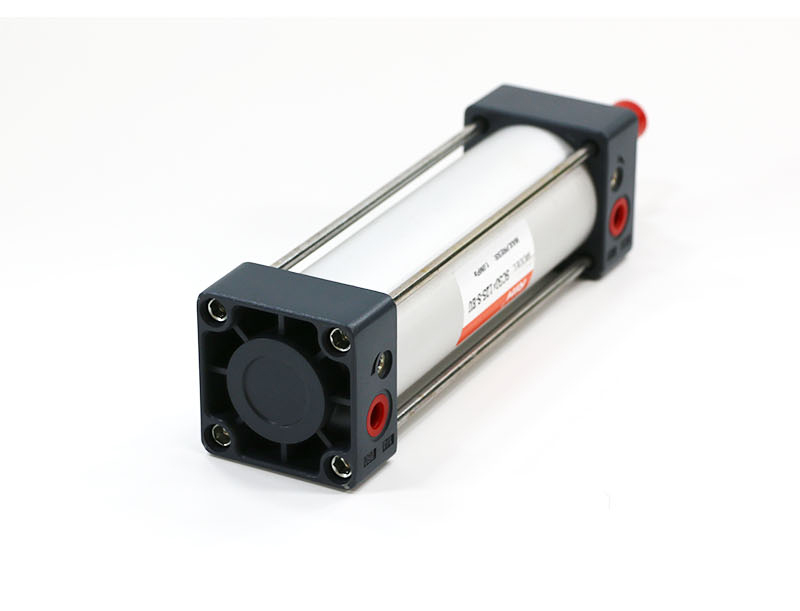

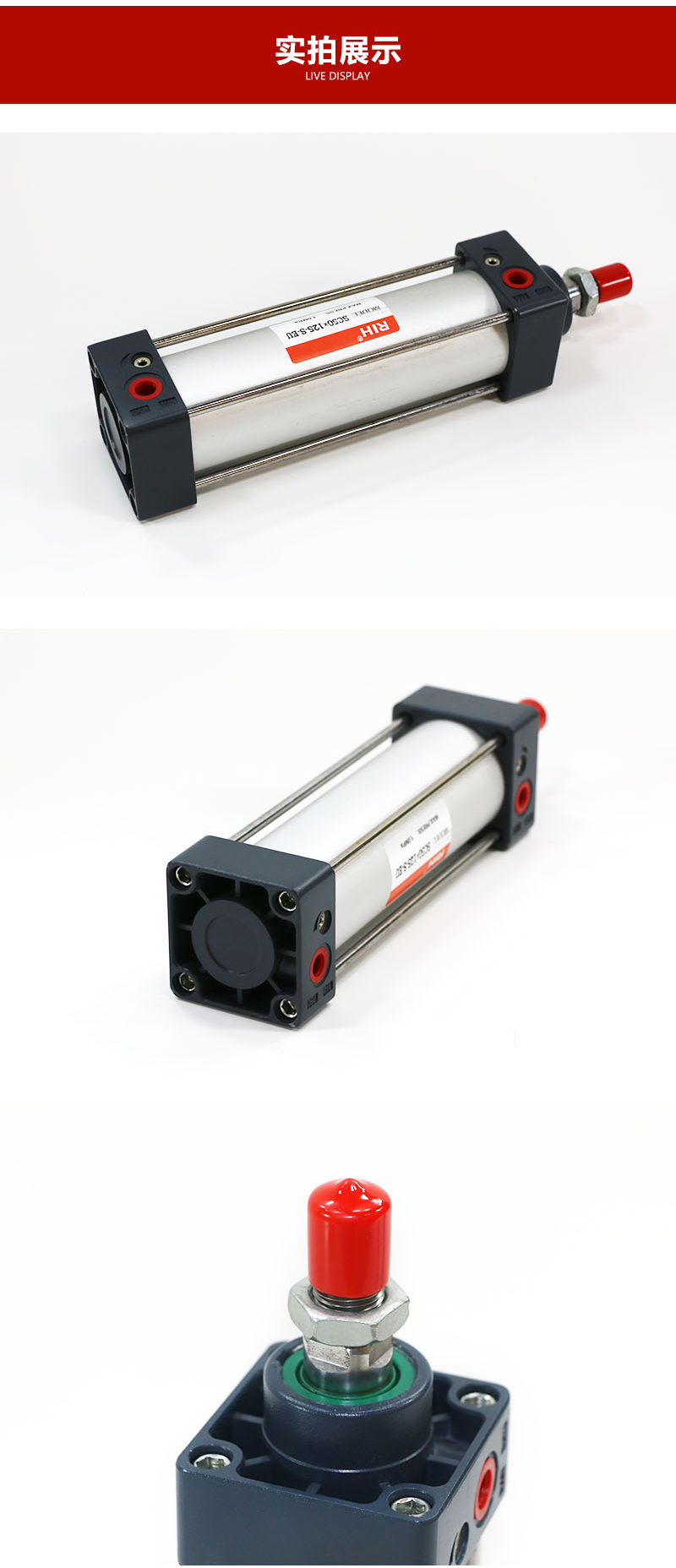

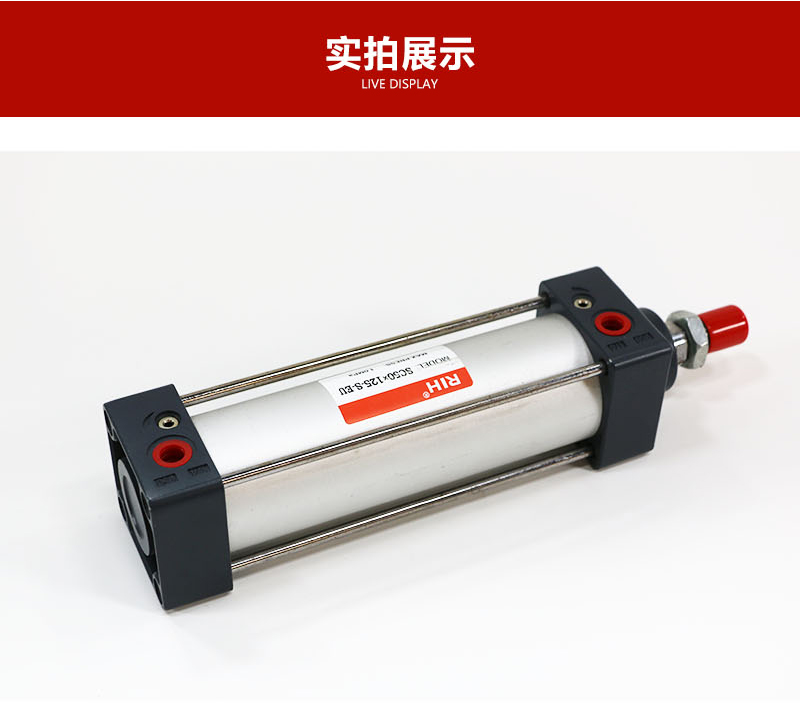

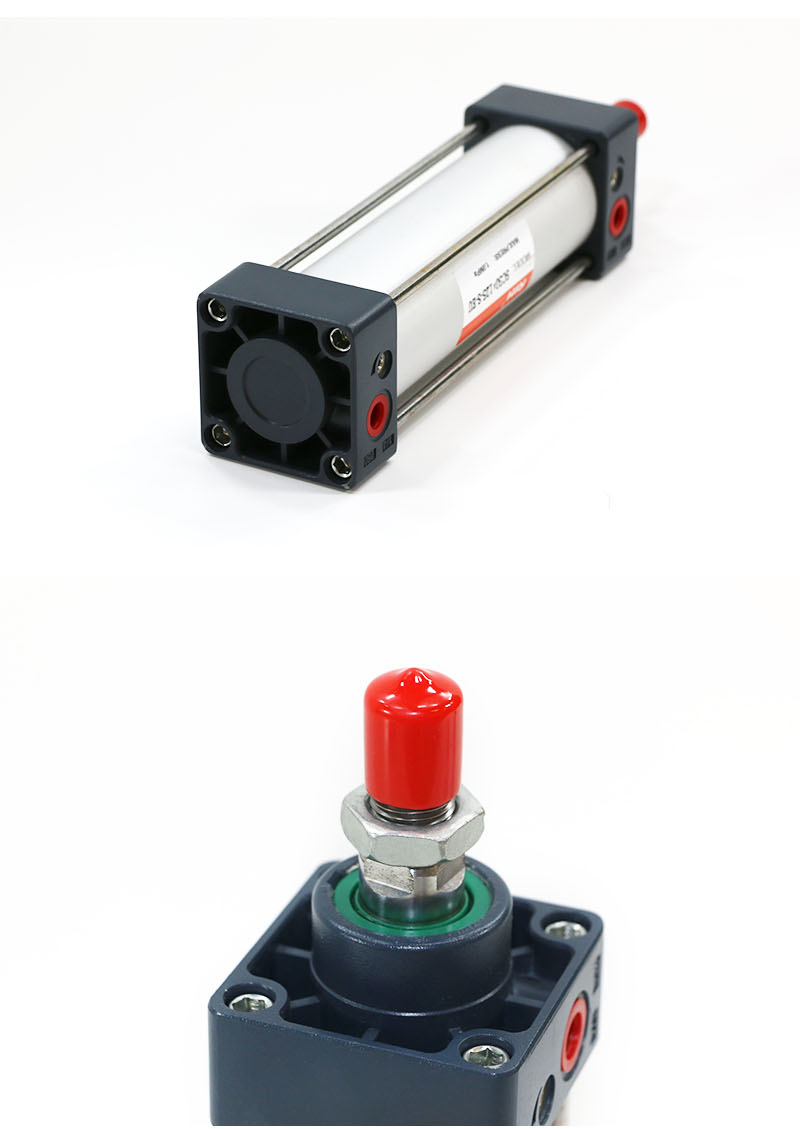

SC标准气缸非常轻巧,由铝合金表面进行氧化处理,使得耐用度增加;具有性能极好的活塞密封装置。简洁紧凑的结构和设计上的细节确保了气缸的工作效率、耐久性和功能性。

标准气缸型号缸径从32.40.50.63.80.100.125.160.200.250不等,最大能到320.行程最大能到2米,还具有缓冲功能,导向性好,多种附件安装选择等优点。

标准气缸的主要特点和优势,

1、气缸缸径分为32~320mm不等,气缸行程可达到2000mm。

2、气缸前后端盖均有缓冲调节功能,使气缸活塞运行两端平稳,无撞击感。

3、多种气缸安装附件可供选择,灵活多变。

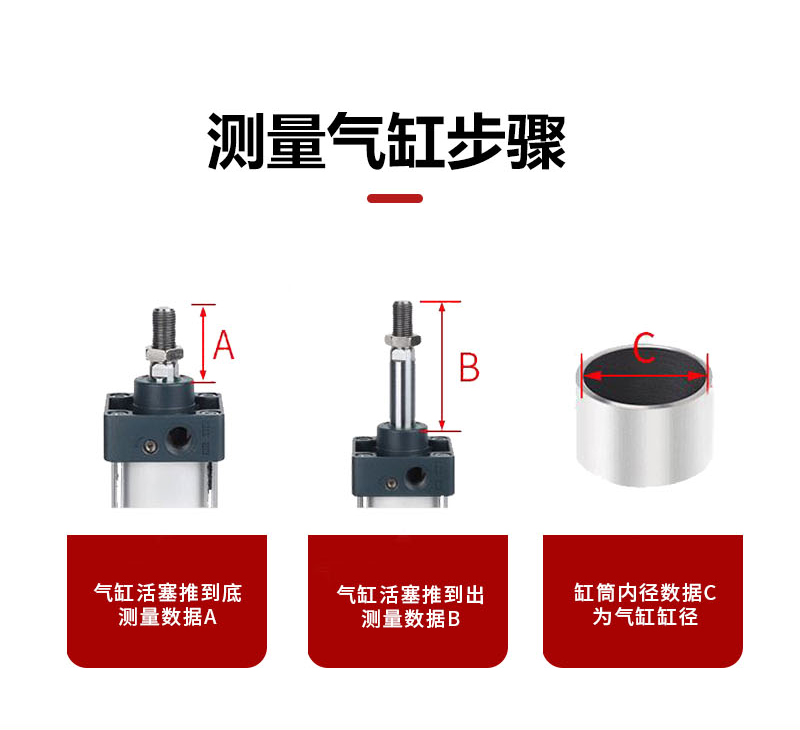

如何进行标准气缸选型呢?首选确认缸径和行程

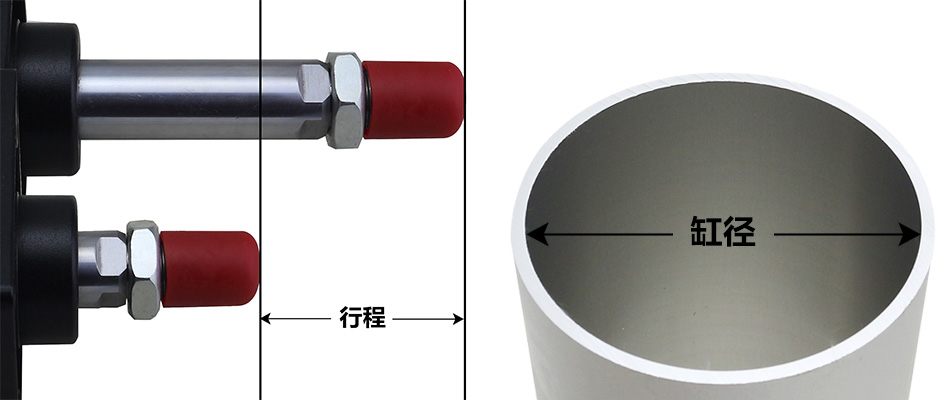

标准气缸缸径行程

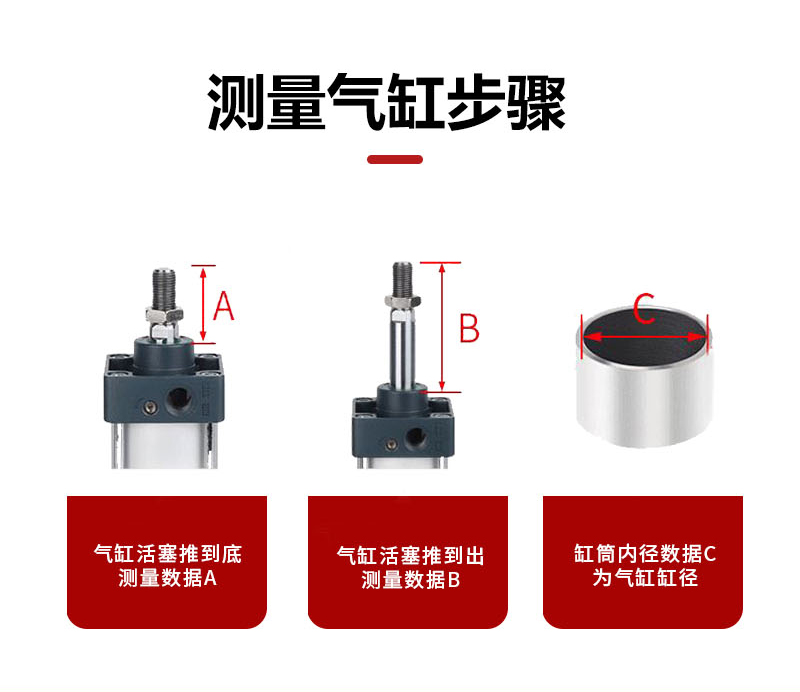

行程就是活塞杆伸出去和缩回来之间的误差距离,有些人会把气缸本身外露算行程,这都是错误的。缸径就是缸筒内壁的直径,一般量外径也是可以估算内径的大小,同等气压下,缸径越大出力越大。

国内常用的标准气缸其功能都是一样的,主要差别是外形安装尺寸以及型号;

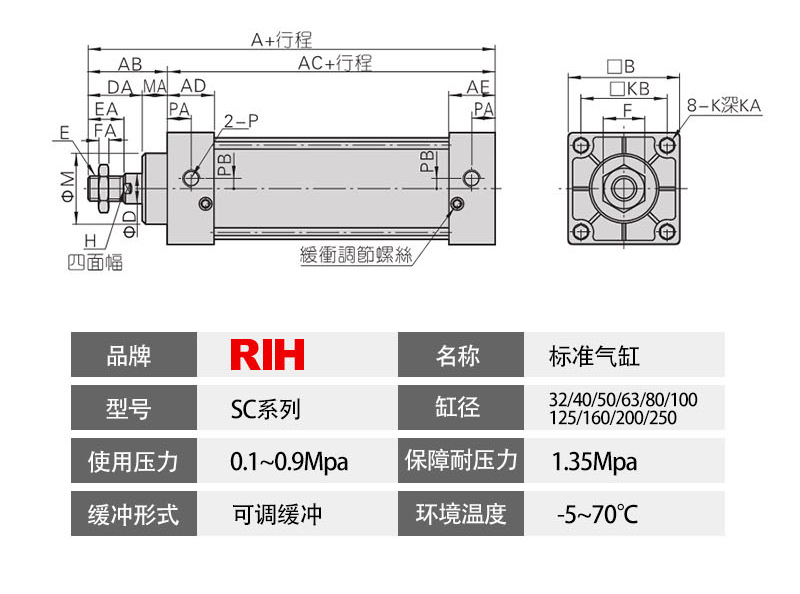

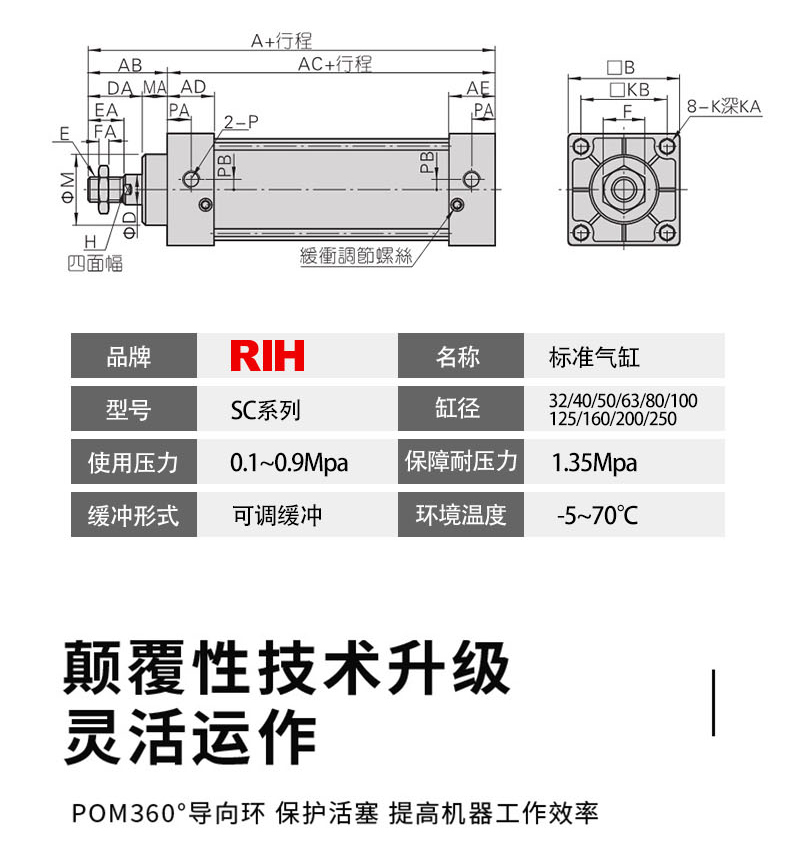

这是一个标准气缸的基本外形图,确认气缸KB的安装距离和确认A+行程气缸总长距离,安装的附件不通需要确认的尺寸也不一样。

标准气缸

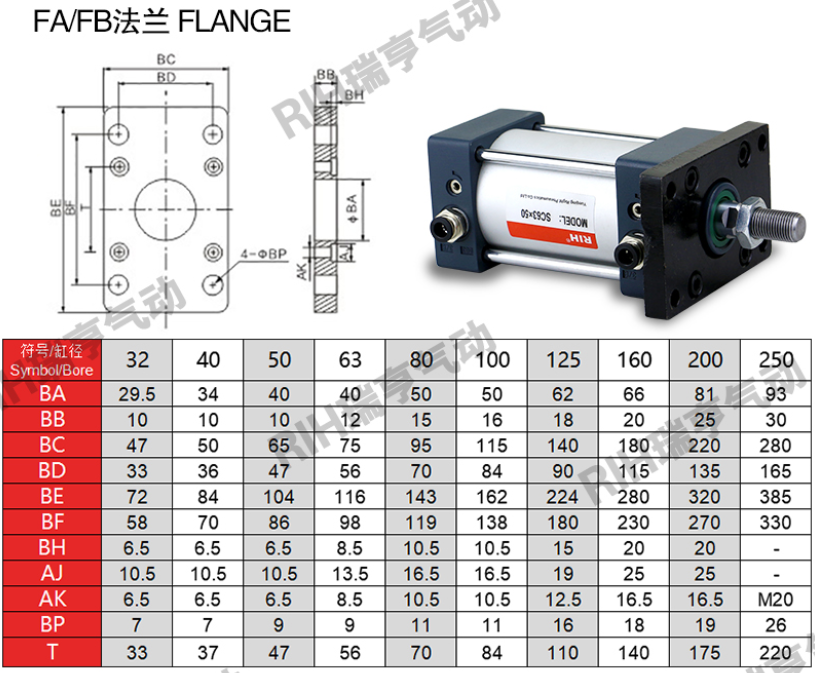

用法兰板安装需要确认的尺寸,前法兰安装需要确认:法兰到活塞杆红色线的距离和法兰板BDBF的安装孔距。如果是后安装同理也只要保证法兰到气缸顶端的距离, 这个时候气缸本身的安装孔距就并不重要了。

标准气缸FA图

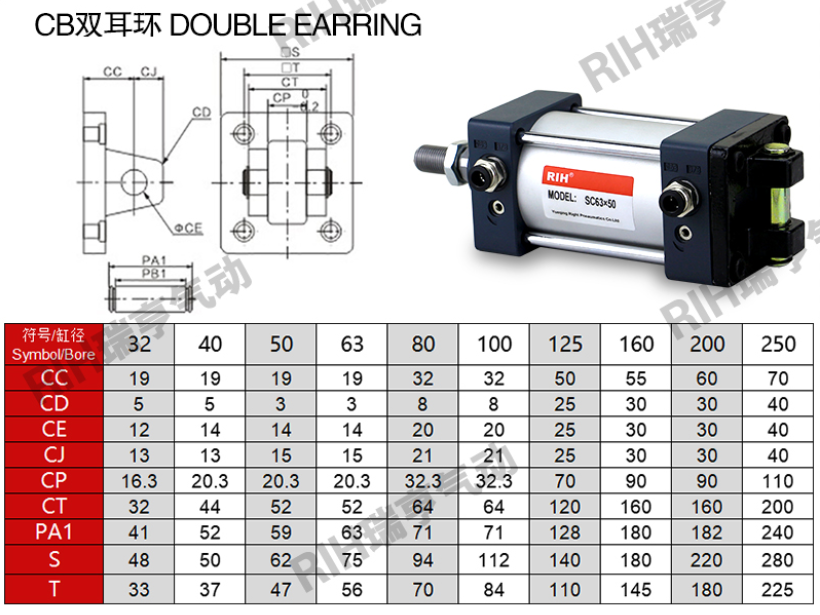

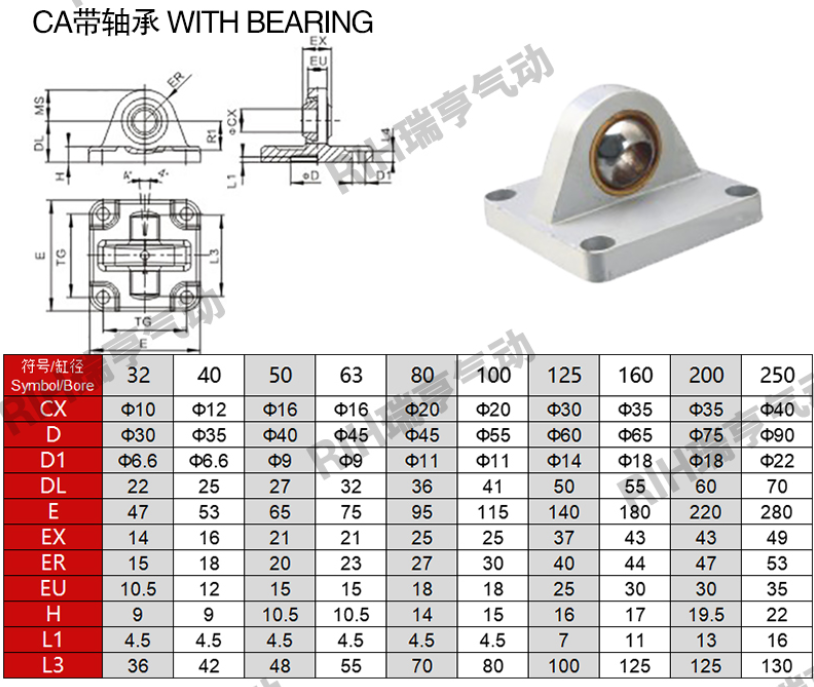

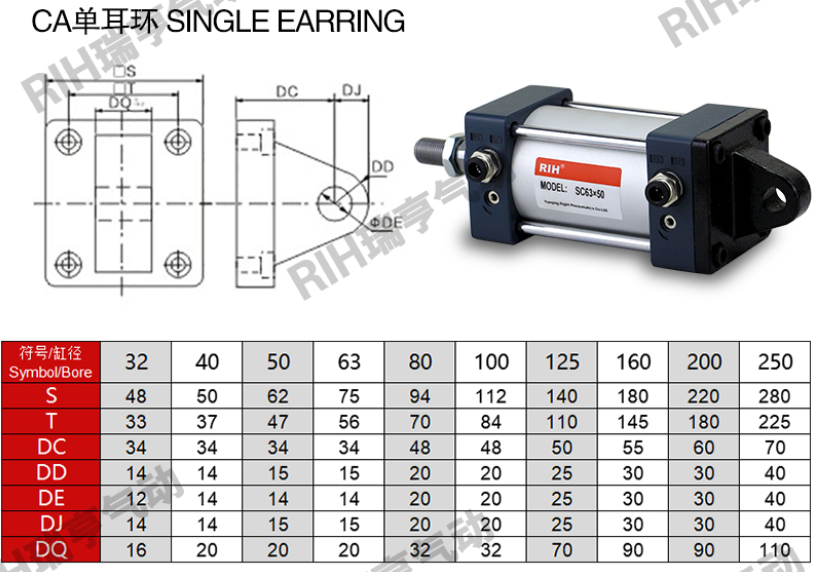

用CACB附件安装确保DE孔的直径孔和中心点到气缸活塞顶端的距离,气缸的本身安装孔距就无关要紧。

标准气缸CA图纸

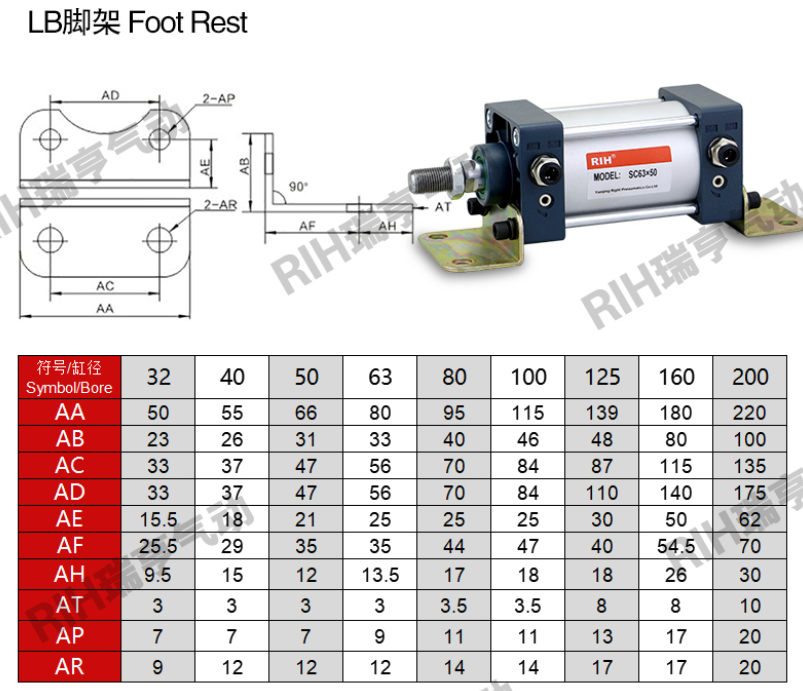

用LB脚坐安装需要确认AC+行程 安装孔距的距离。方便支架的安装,确认支架底部到活塞杆的中间距离和伸缩长度。

标准气缸LB图

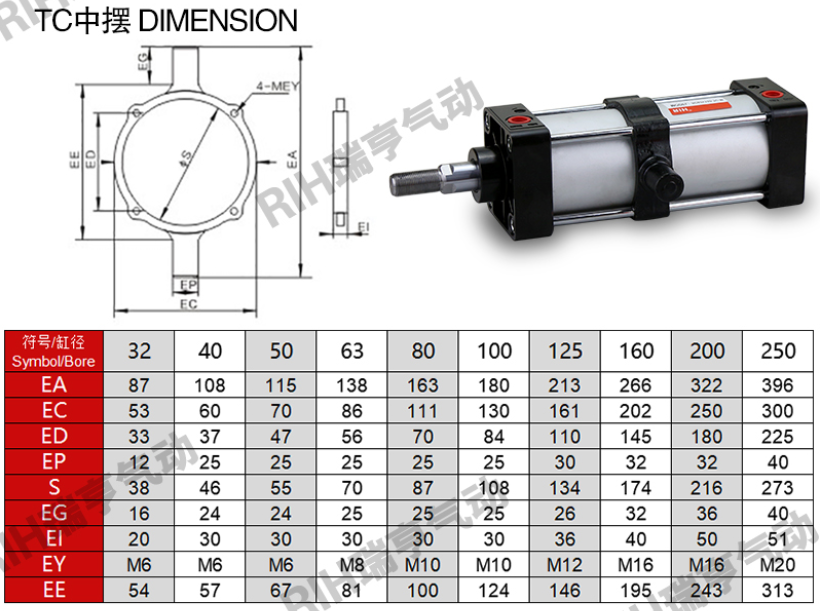

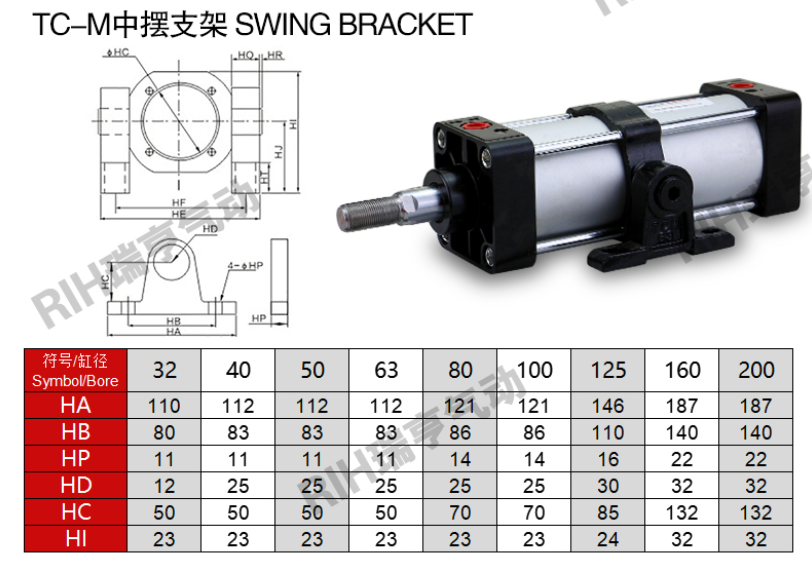

TC和TCM中摆附件支架安装保证TC中间轴到气缸的顶端的距离

标准气缸TC图

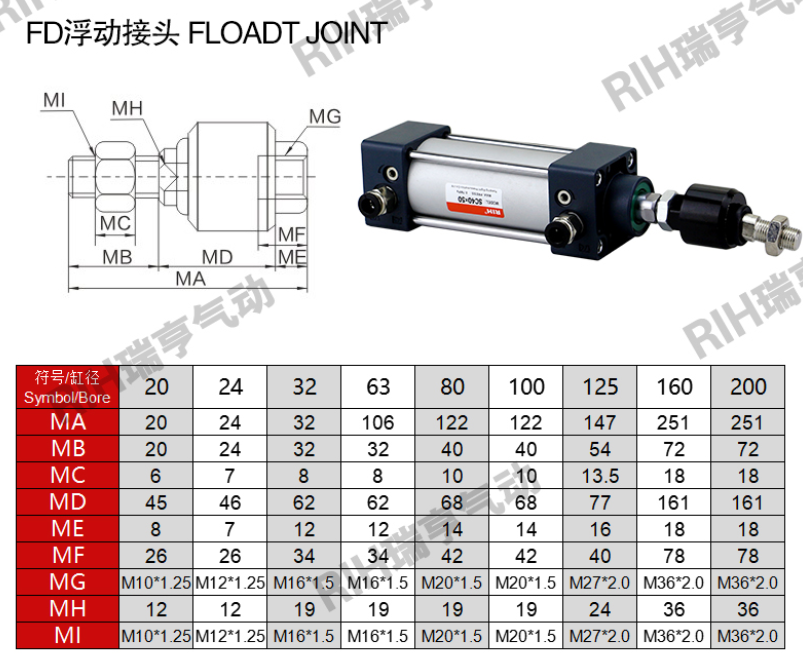

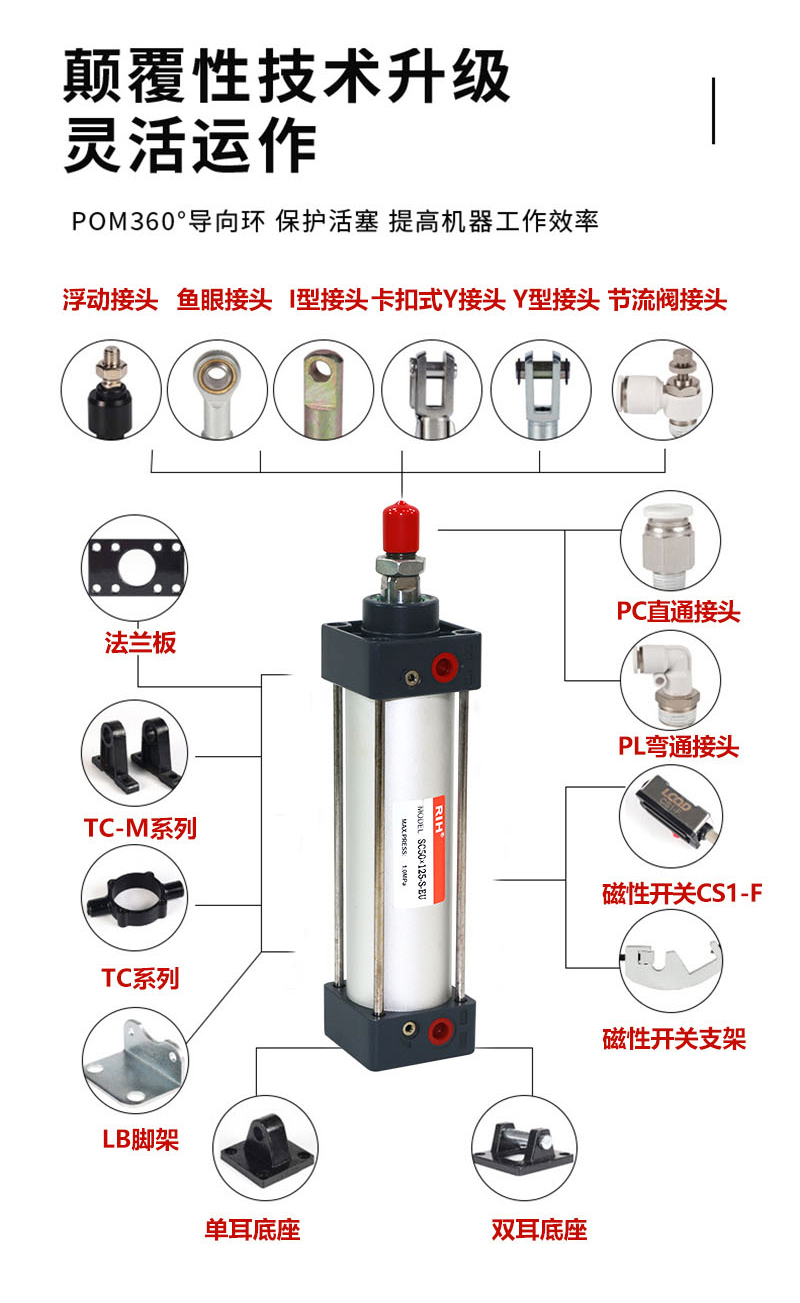

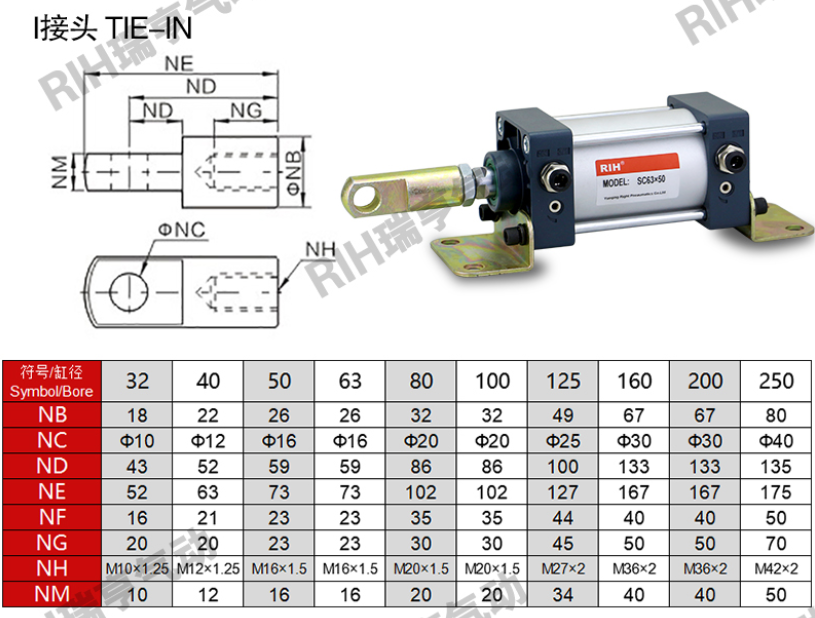

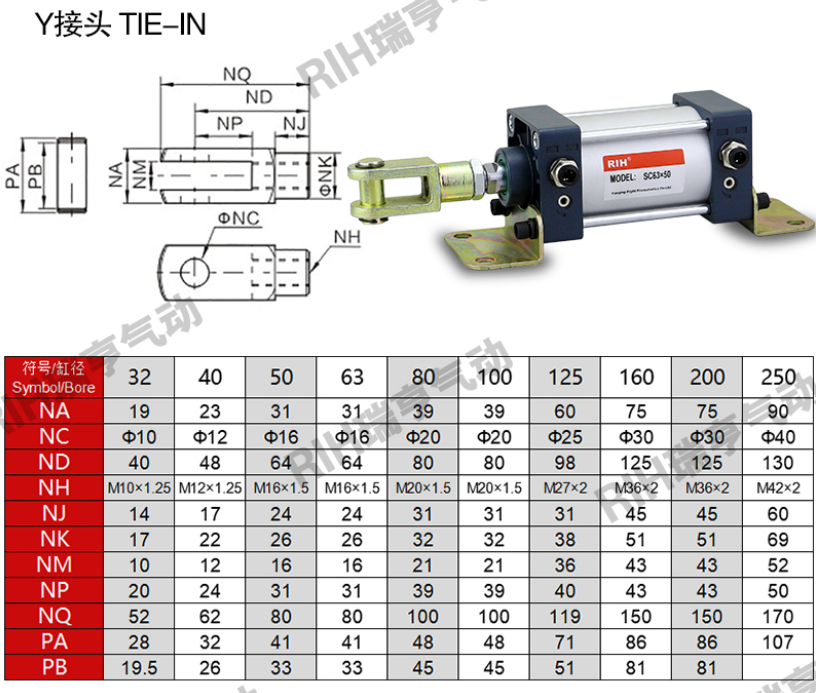

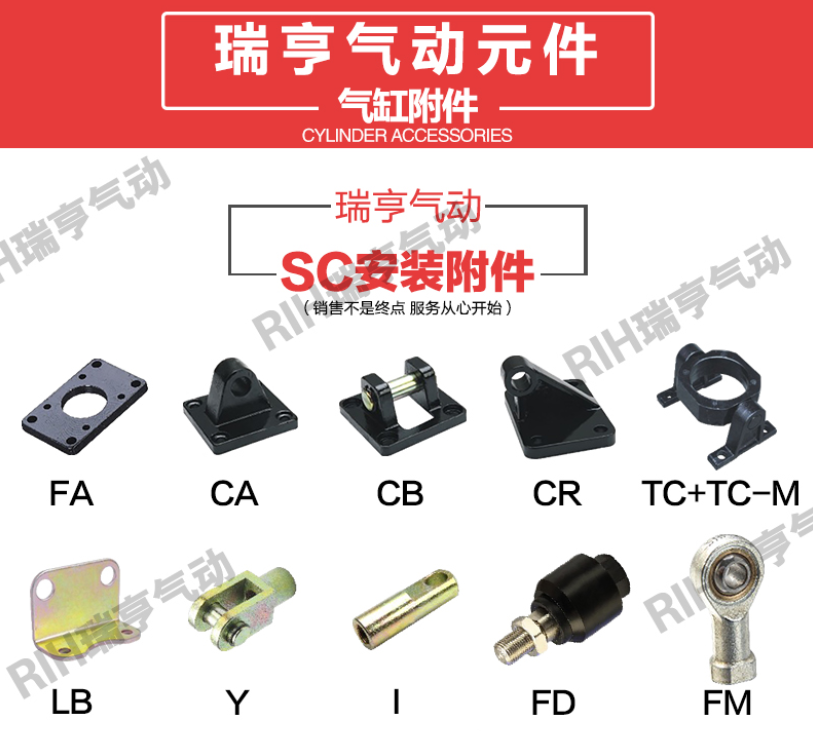

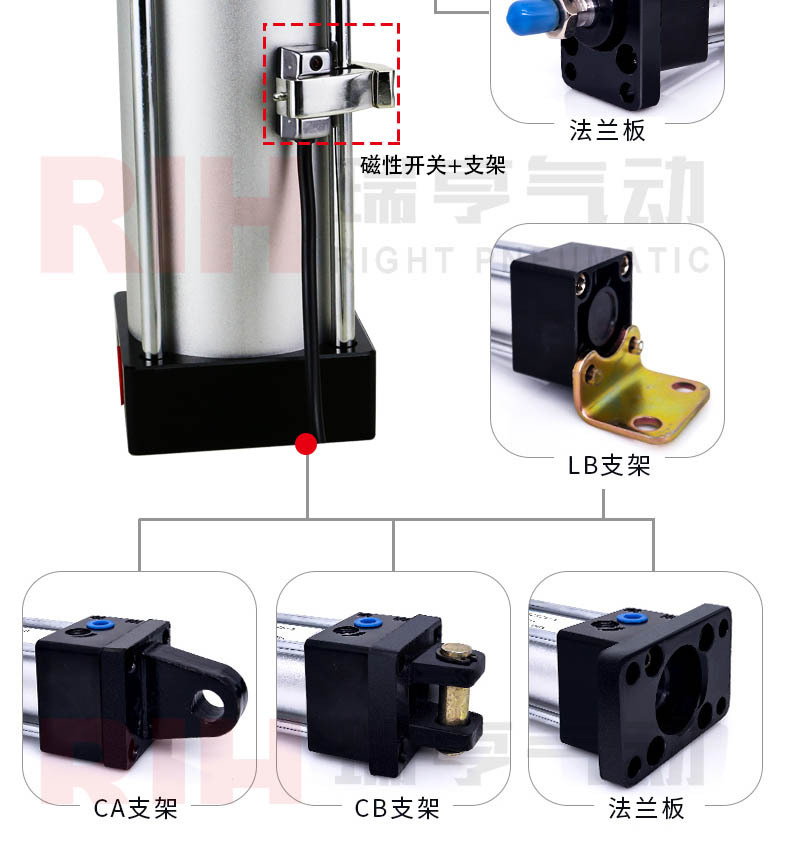

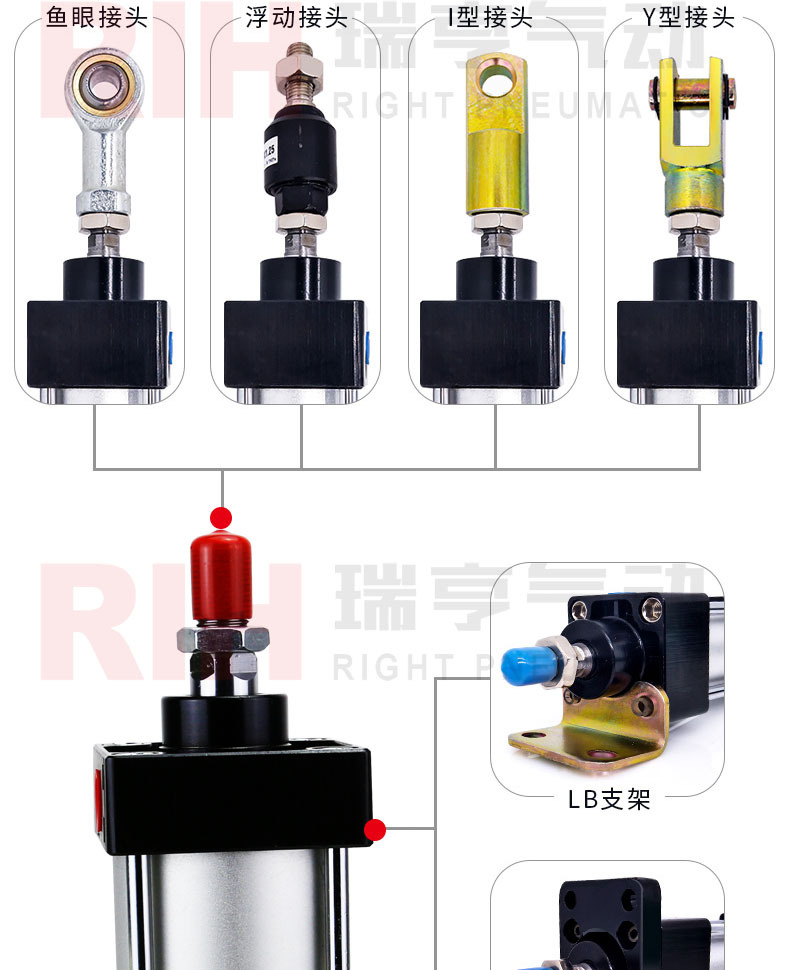

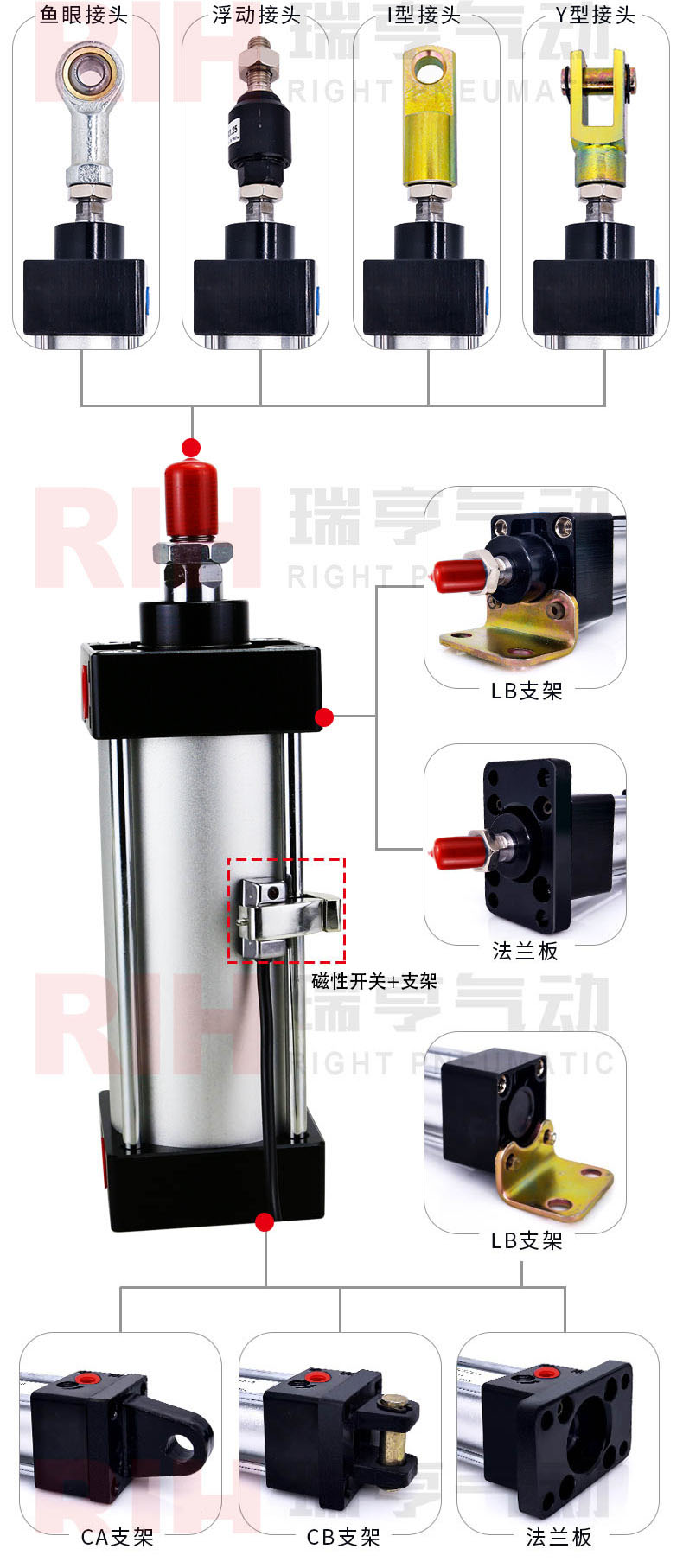

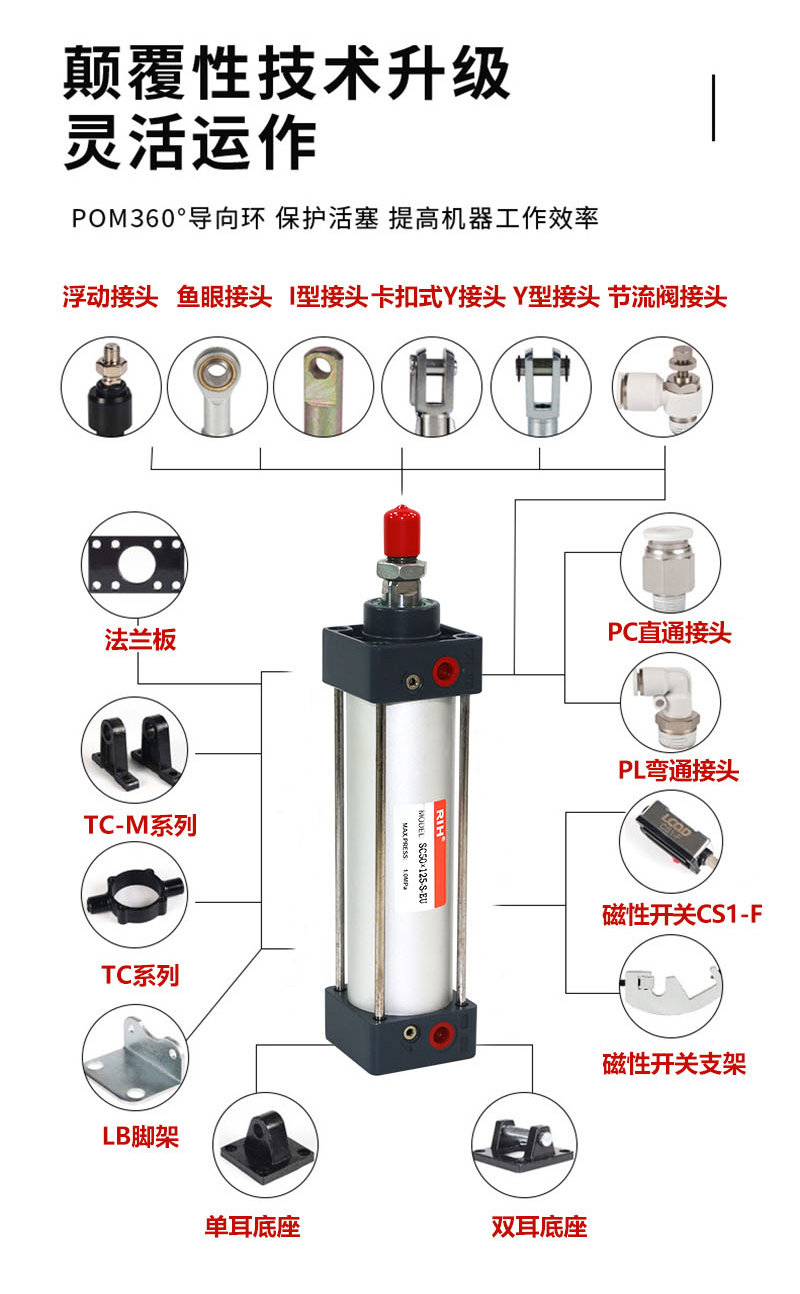

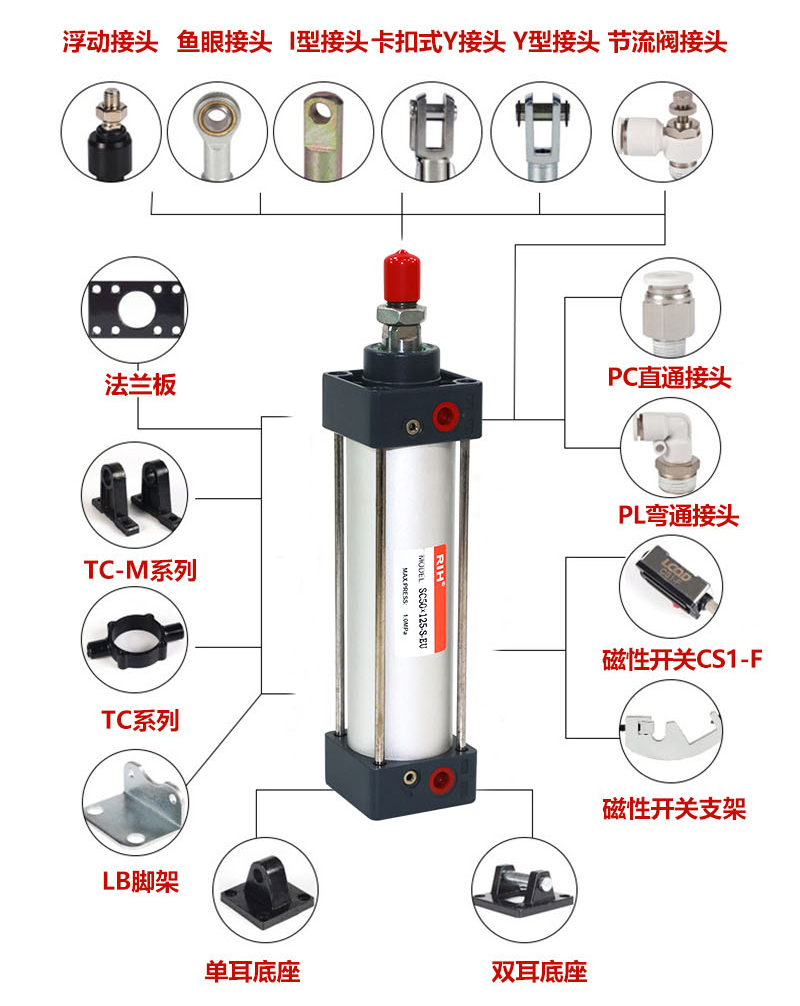

标准气缸的附件是种类最多的,不同的附件能在各种工作环境下保证气缸的安装使用,能达到意想不到的效果。


标准气缸附件图
