磁偶式无杆气缸原理
发布时间:2018-05-03 / 点击量: / 返回上一页

磁偶式无杆气缸原理:


就是活塞是磁性材料制成的,和执行机构没有机械连接,完全靠磁力牵引执行机构动作。小时候桌子上放个小钉子,桌子下用个磁铁来回动,桌子上的小钉子也跟着跑,玩过吧,跟那个道理是一样的。选磁偶式无杆气缸要尤其注意负载,超负载有可能出现脱磁的现象。

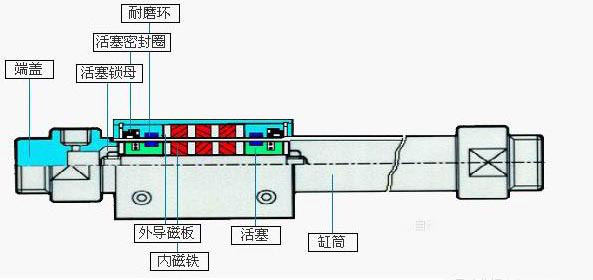

磁偶式无杆气缸原理


 磁耦式无杆气缸:磁耦式无杆气缸在活塞上安装一组高强磁性的永久磁环,这样磁力线通过薄壁缸筒与套在外面的另一组磁环作用,由于两组磁环磁性相反,具有很强的吸力。当活塞在缸筒内被气压推动时,则在磁力作用

下,外部滑块内的磁环被活塞上的磁环磁力线影响,做同步移动。气缸活塞的推力必须与内外磁环的吸力相适应,否则当使用气压过高或负载过重时,会导致活塞推力过大,磁环相互之间的吸引力无法保持的时候,内外磁环会脱

开,气缸工作出现不正常,专业术语称之为脱靶。
