产品中心

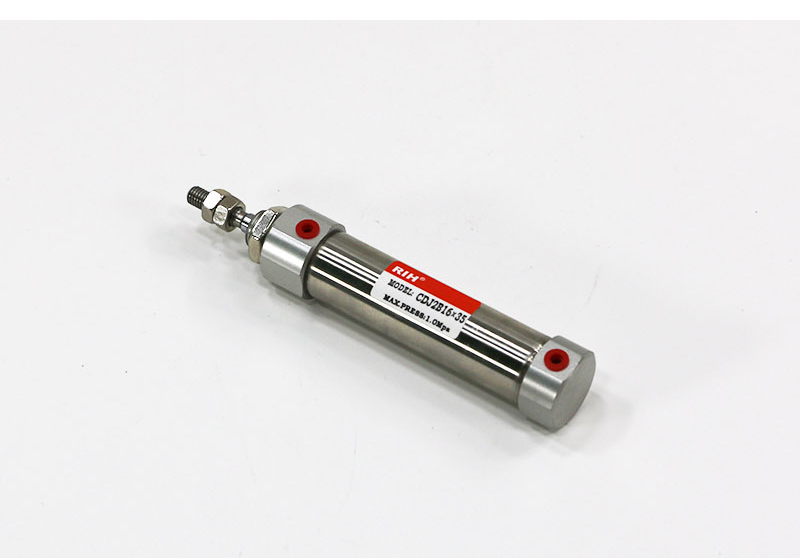

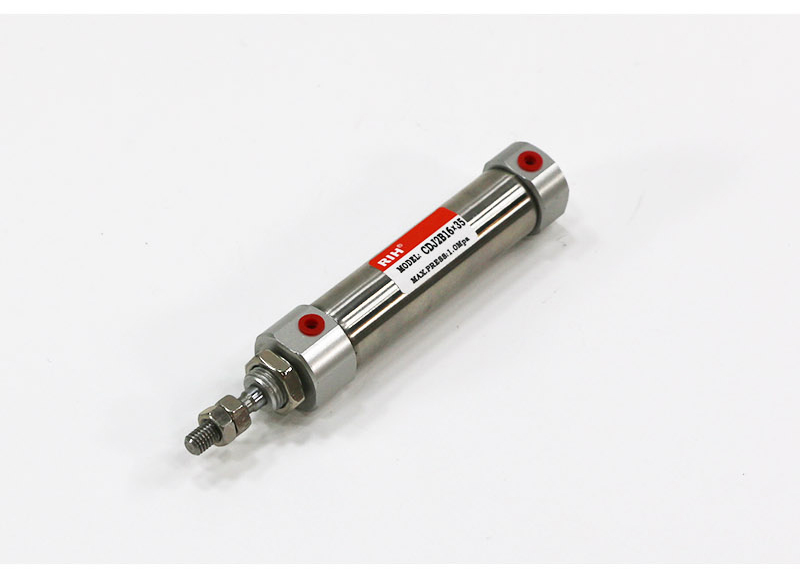

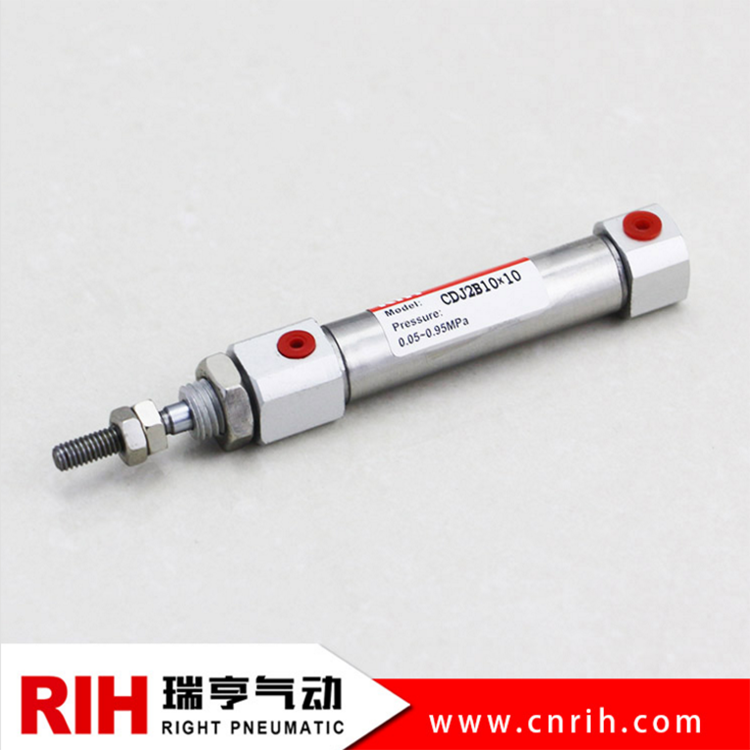

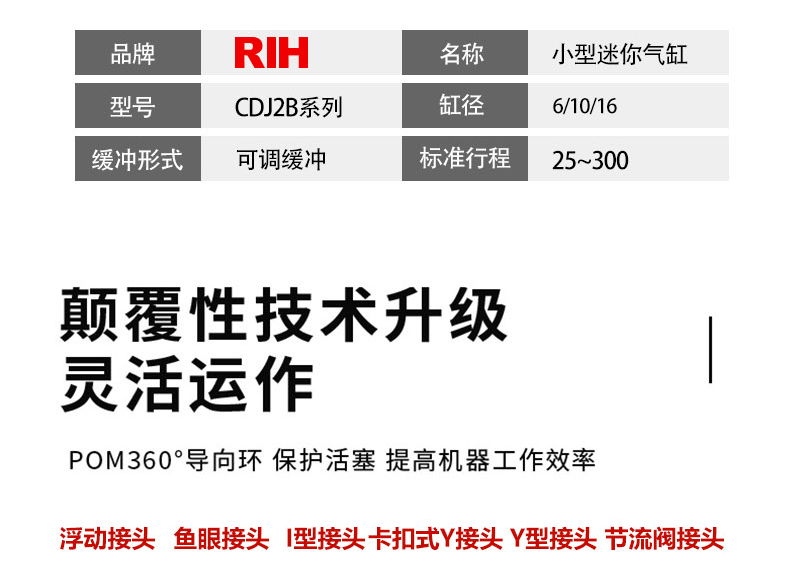

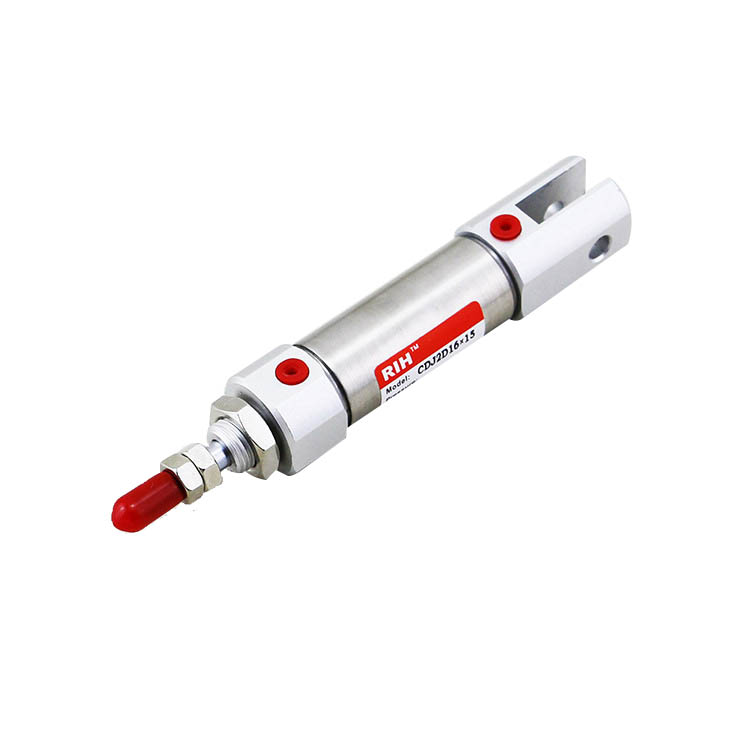

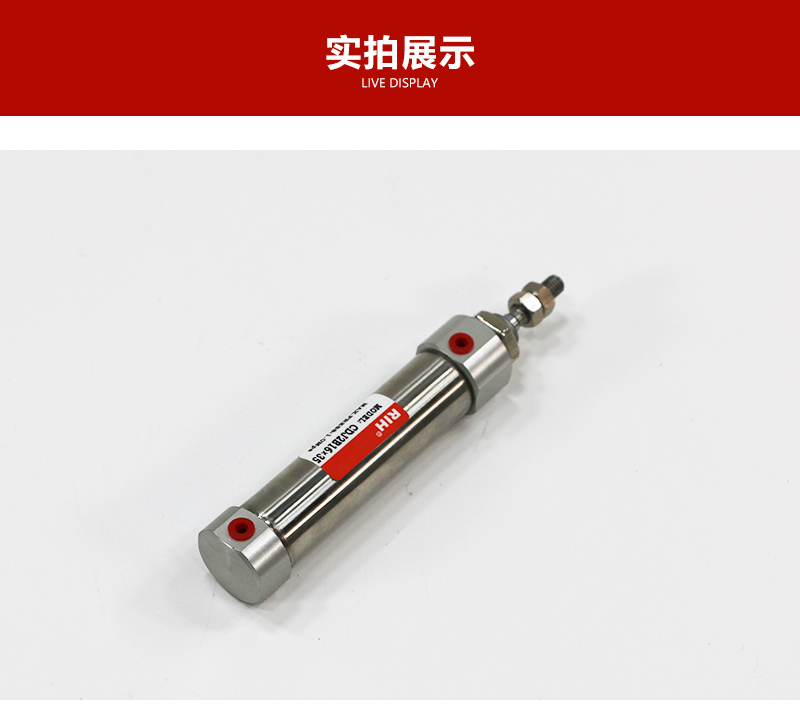

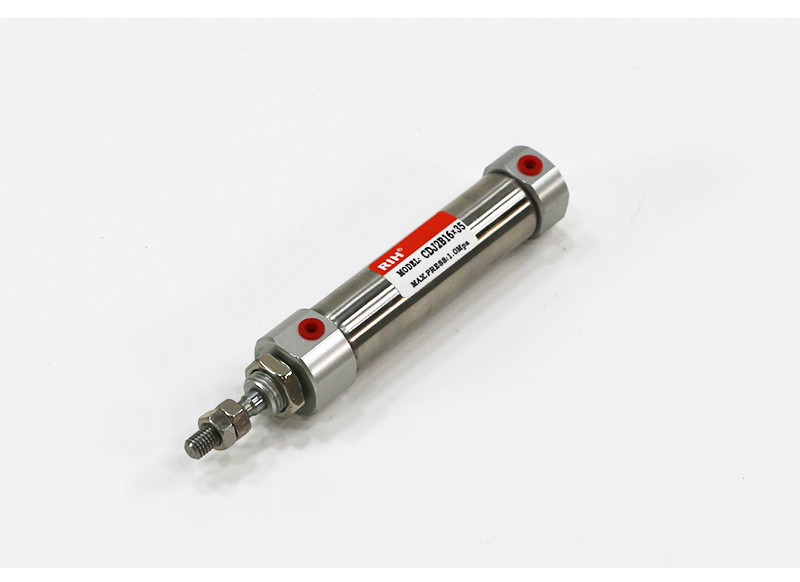

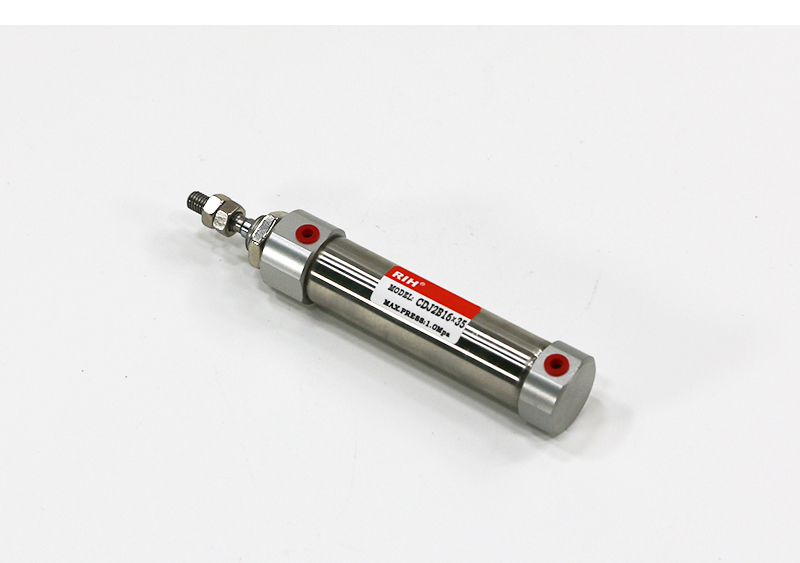

CDJ2B系列小型迷你气缸

CDJ2B迷你气缸结构尺寸紧凑,前后螺纹安装固定,能有效节省按装空间,可适用于高频率的使用要求,可定制迷你气缸前后端盖具有缓冲调节功能。

点击咨询 相关视频 资料下载
分享到:


常用的有MAL铝合金迷你气缸型号,MA不锈钢迷你气缸,DSNU迷你气缸,CM2迷你气缸,CJ1、CJP、CJ2等微型迷你气缸。

迷你气缸的主要特点和优势,

1、迷你气缸缸径一般分为6.10.12.16.20.25.32.40mm不等。

2、结构尺寸紧凑,前后螺纹安装固定,能有效节省按装空间,可适用于高频率的使用要求

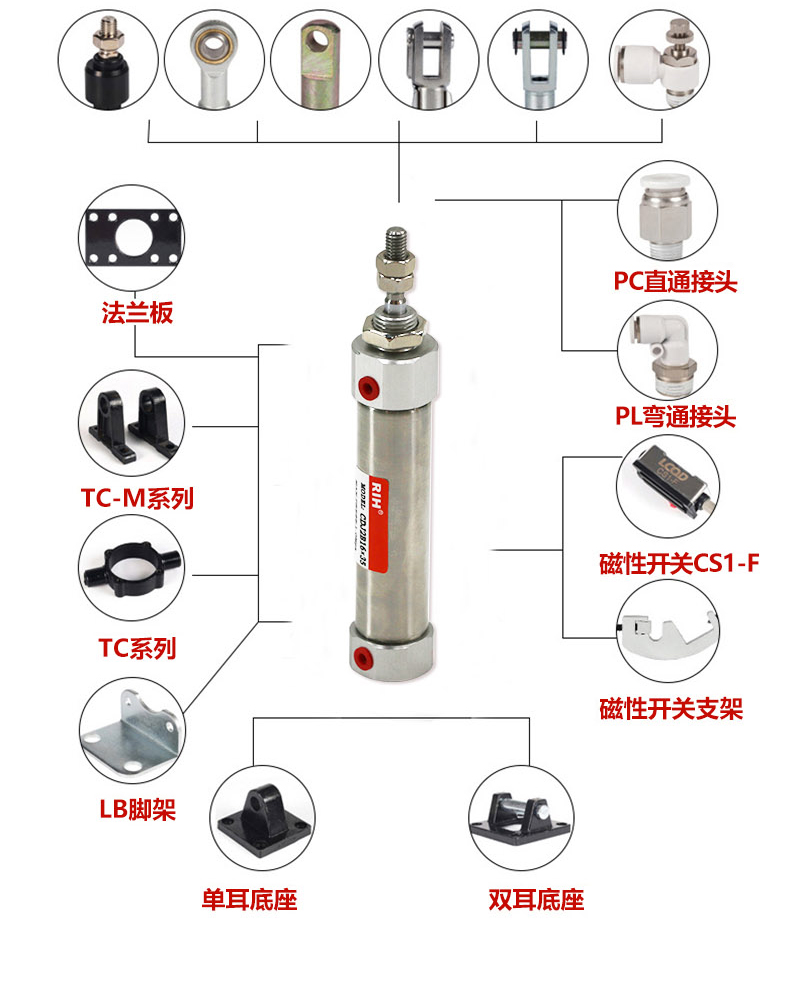

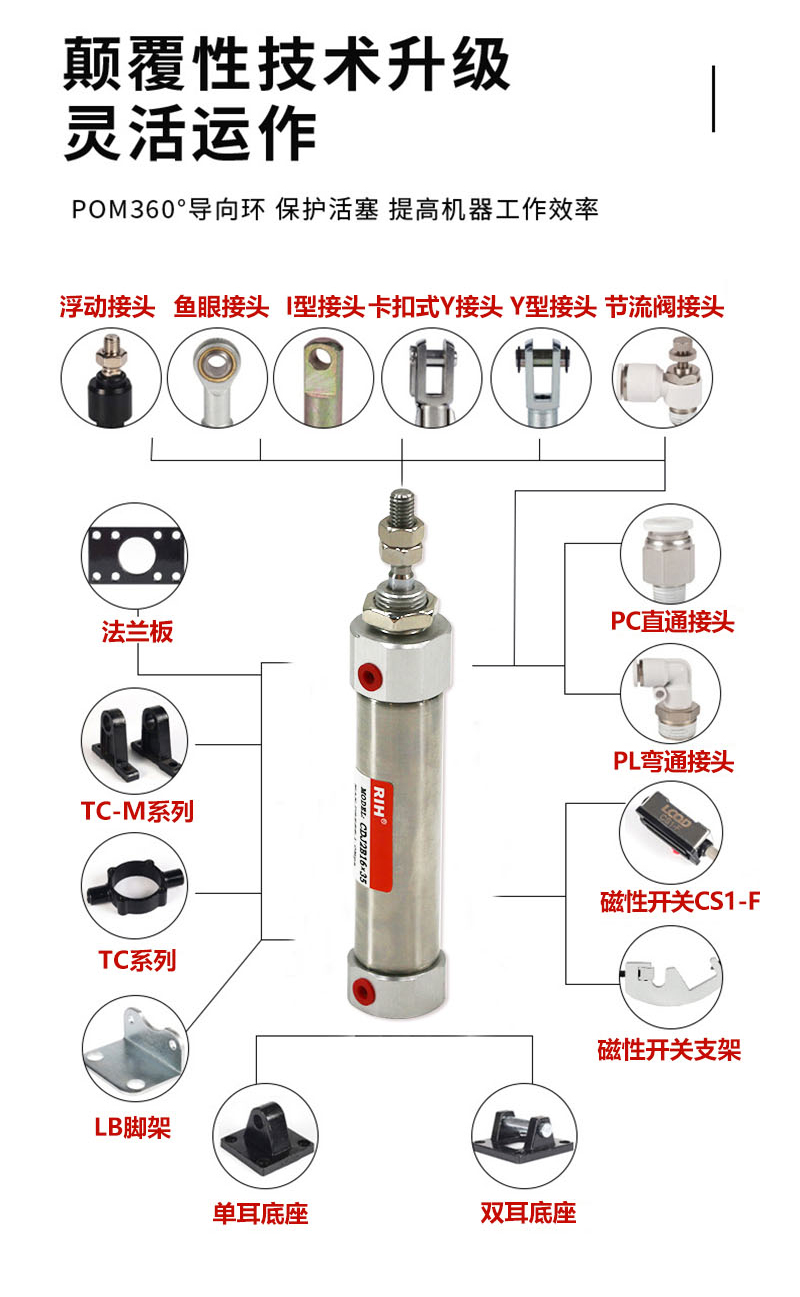

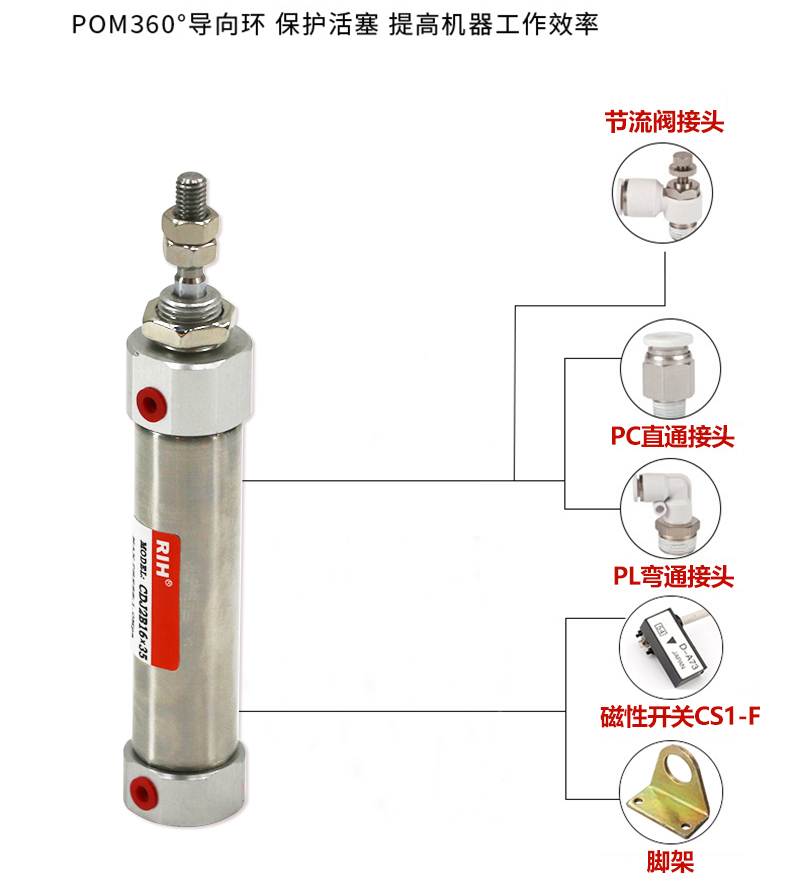

3、多种气缸安装附件可供选择,灵活多变。

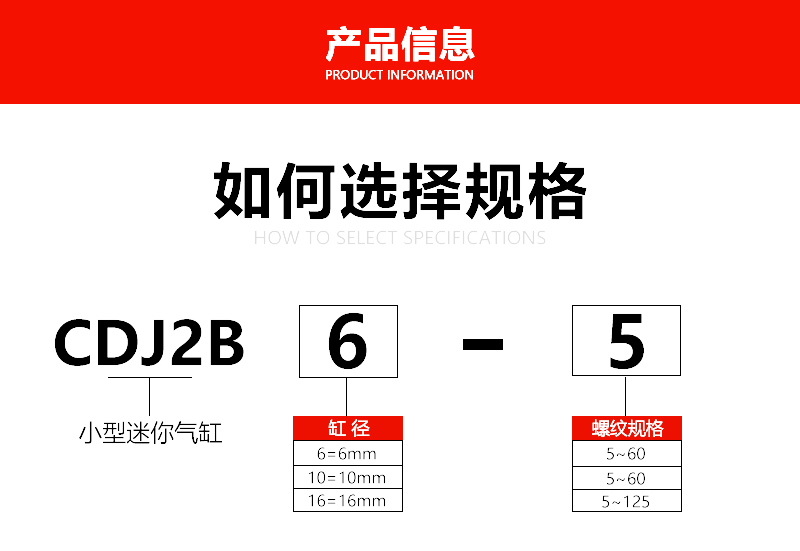

如何进行标准气缸选型呢?**确认缸径和行程

迷你气缸选型

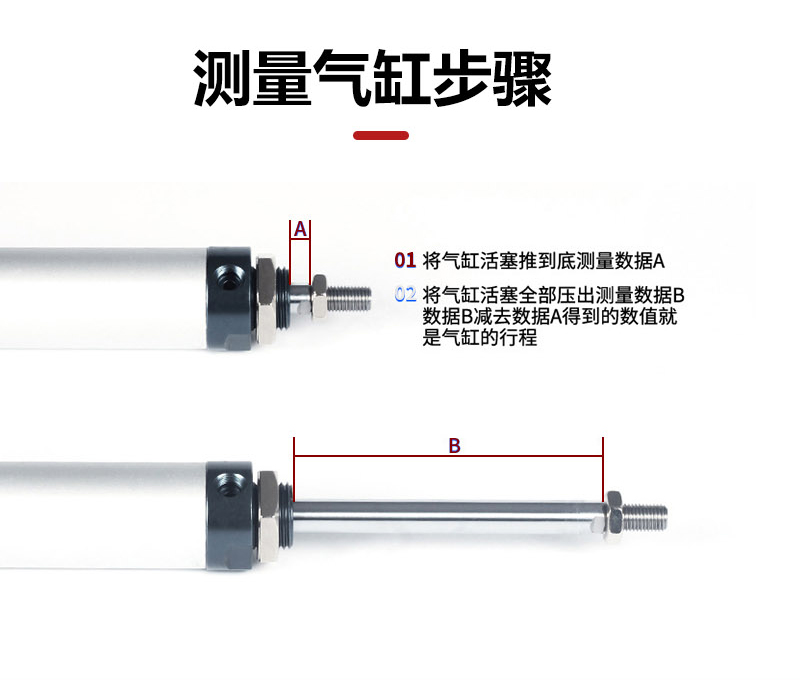

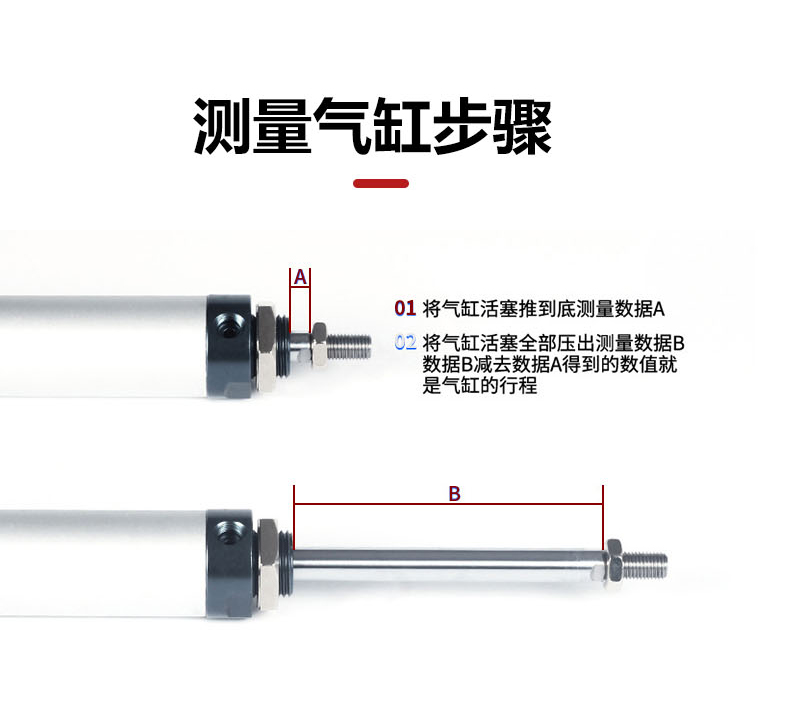

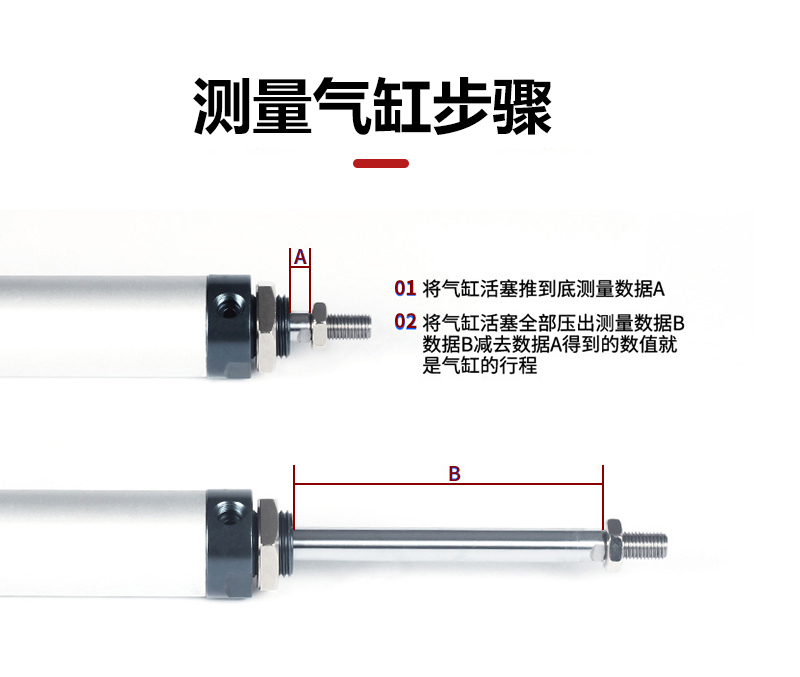

行程就是活塞杆伸出去和缩回来之间的误差距离,有些人会把气缸本身外露算行程,这都是错误的。缸径就是缸筒内壁的直径,一般量外径也是可以估算内径的大小,同等气压下,缸径越大出力越大。

国内常用的迷你气缸其功能都是一样的,主要差别是外形安装尺寸以及型号;

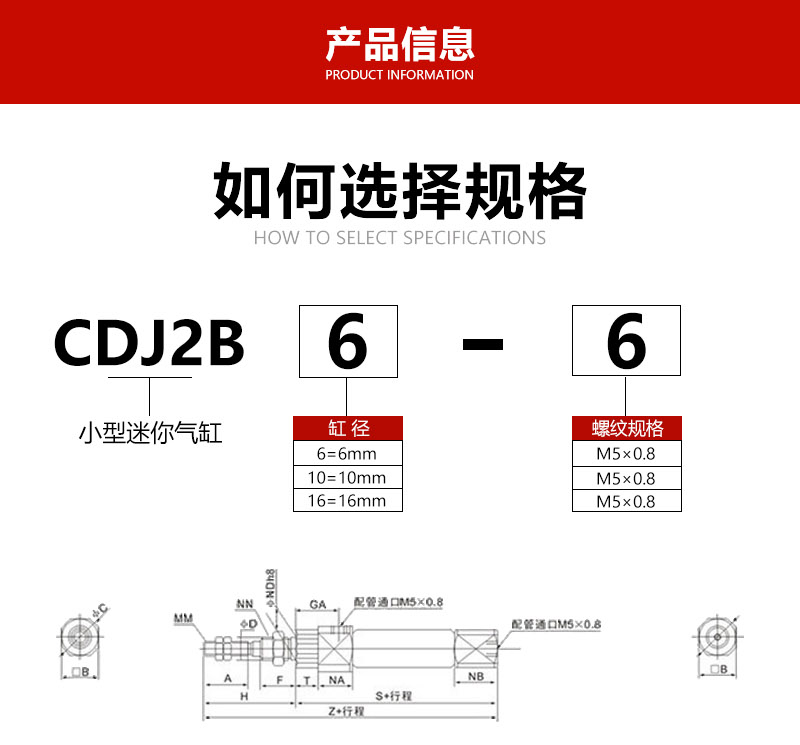

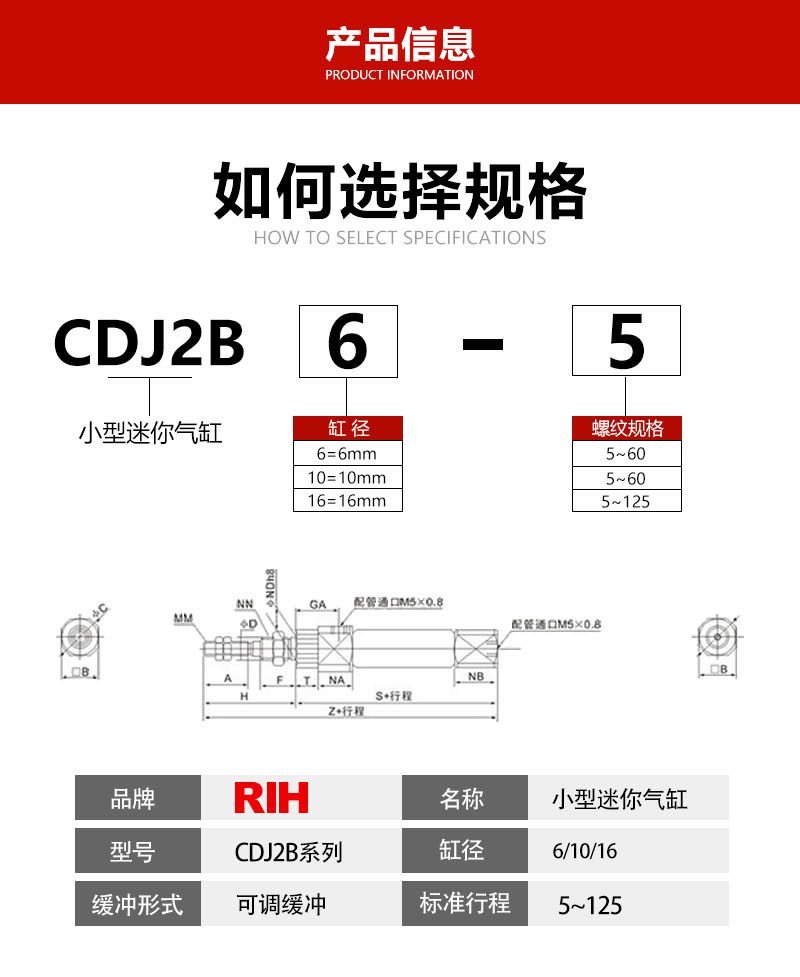

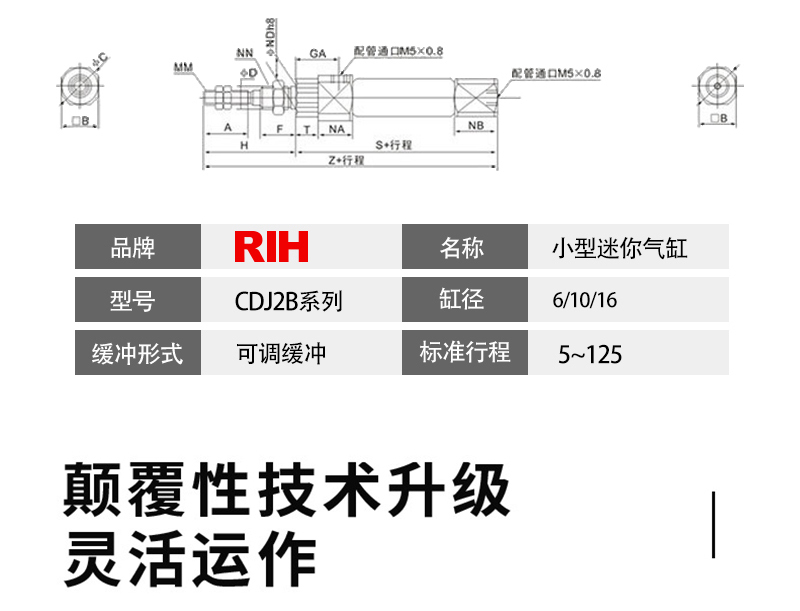

这是一个迷你气缸的基本外形图,后安装:标准尾巴CA安装只要确认K安装孔的大小和中心点到气缸活塞顶端的就可以代替。

迷你气缸尺寸图

前安装要确认AB的距离和螺纹的大小就可以,只要后面安装空间足够,尾端是平尾还是CA都没关系。

迷你气缸选型
