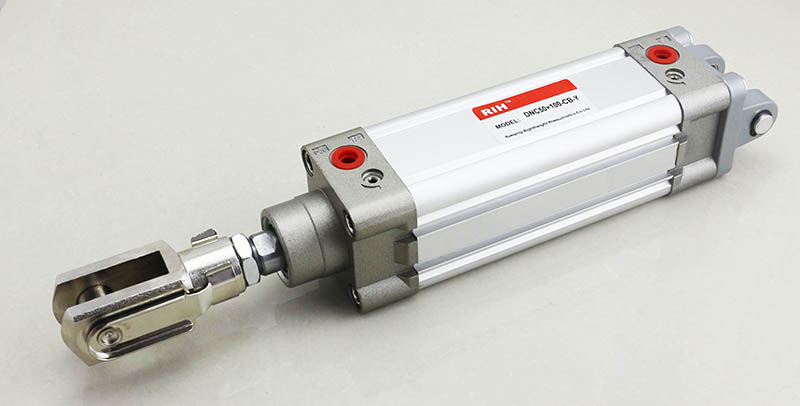

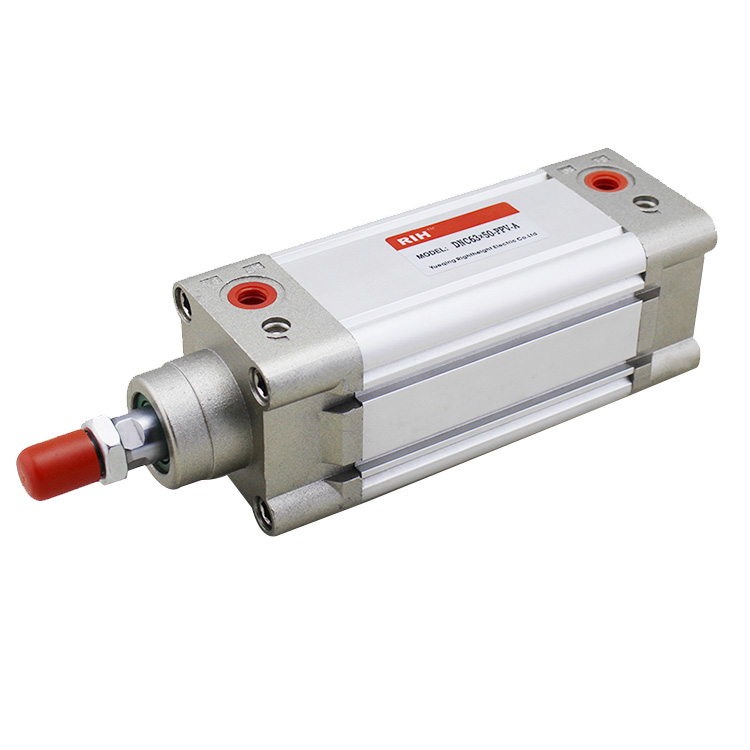

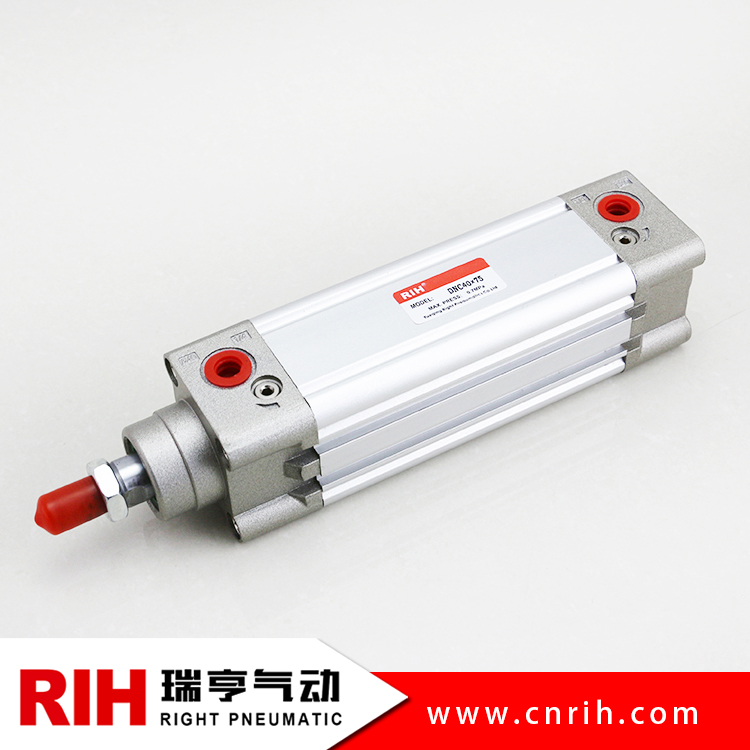

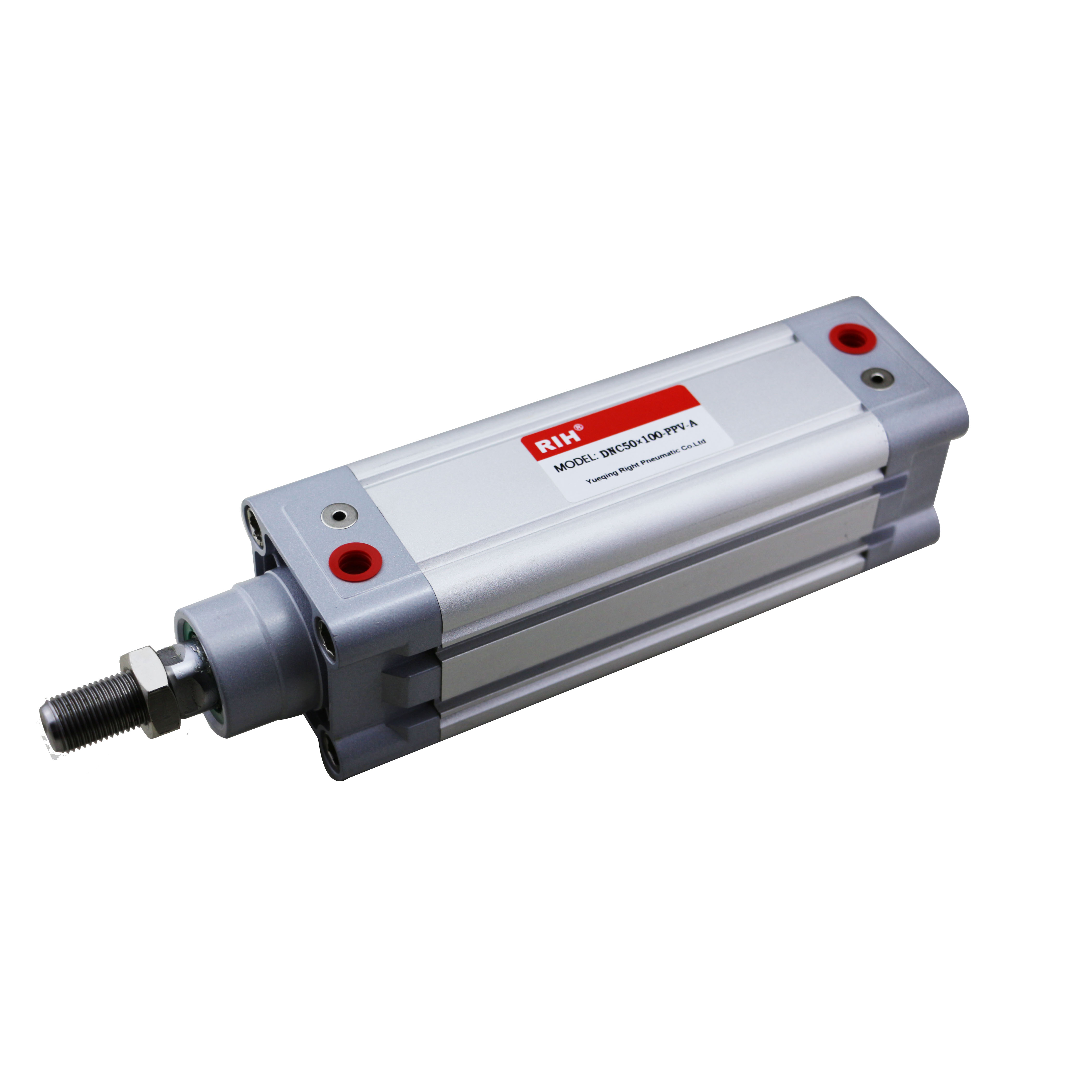

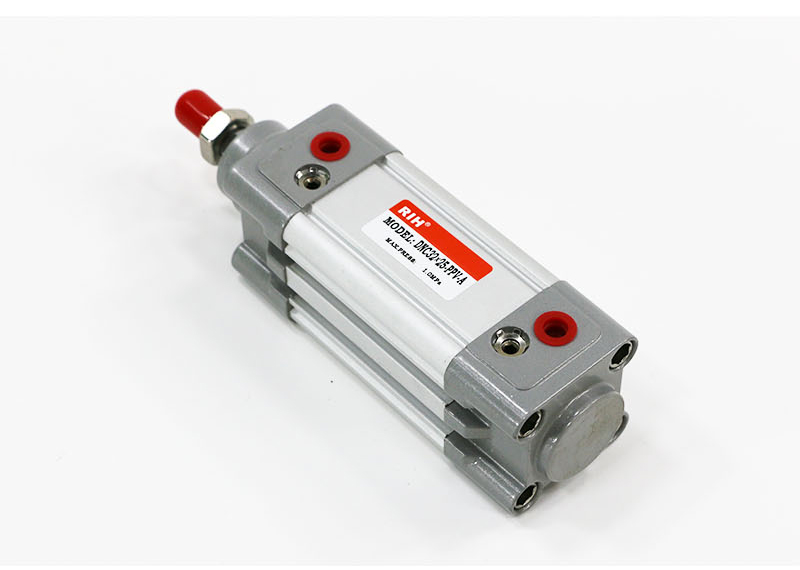

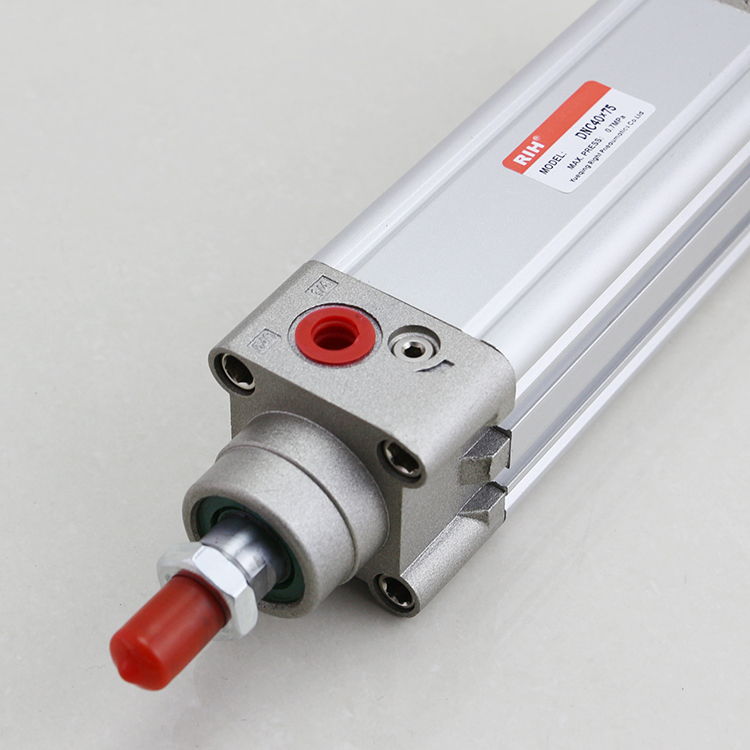

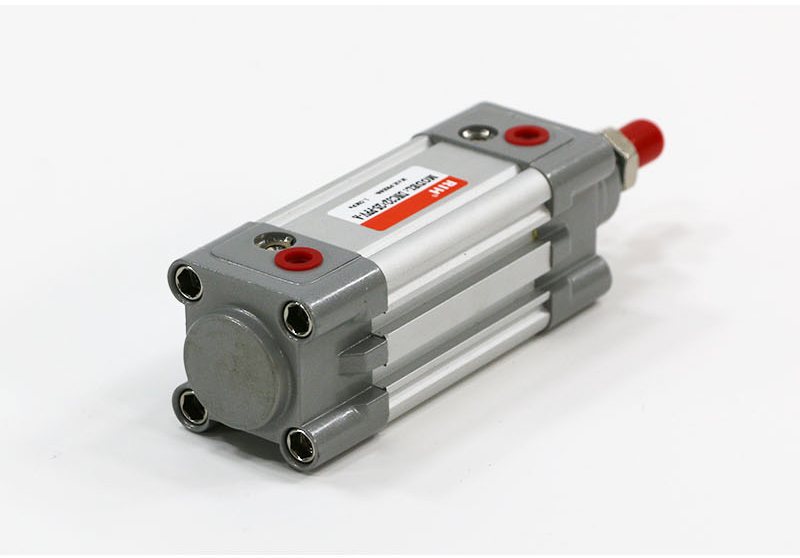

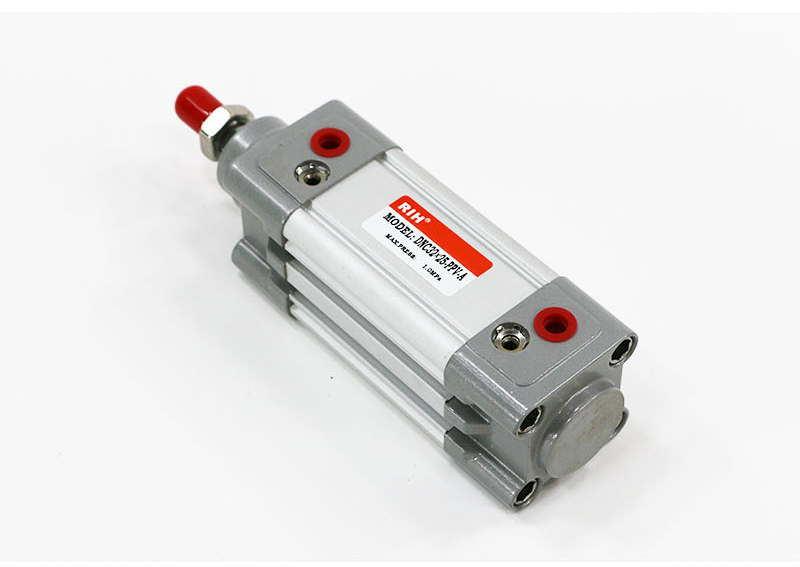

DNC系列标准气缸

DNC标准气缸密封圈采用两个Y型单向密封结构,有补偿功能,寿命长,启动压力低。为方形缸筒,无拉杆,防腐蚀性能好,气缸有缓冲调节,多种规格的气缸及安装附件可供客户选择

点击咨询 相关视频 资料下载
分享到:

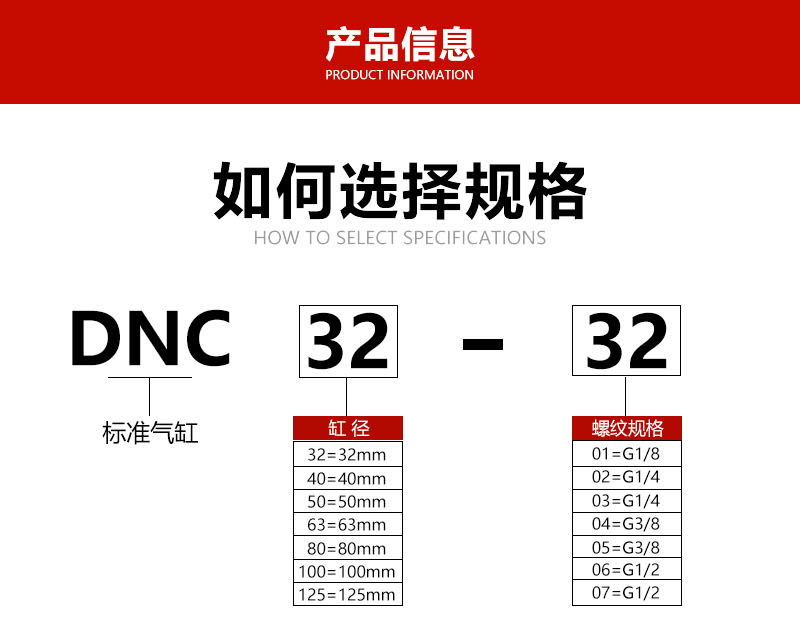

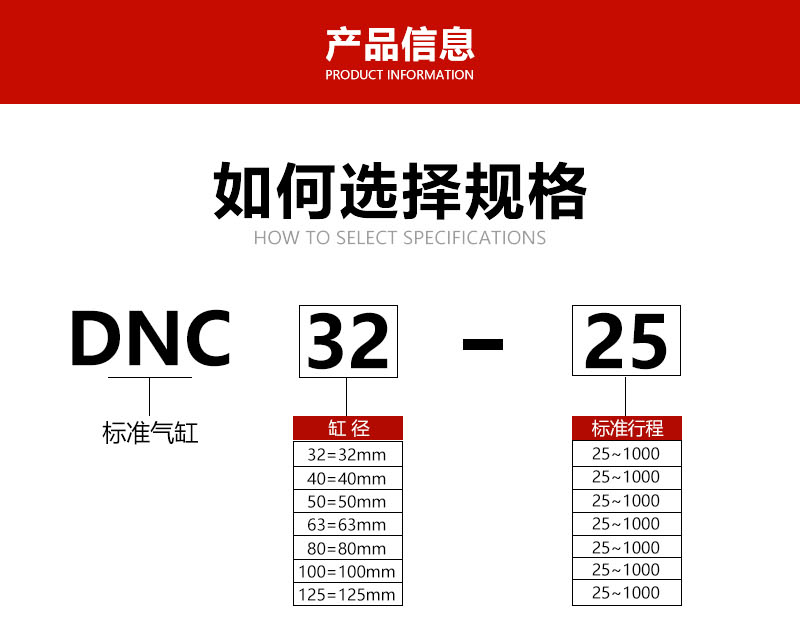

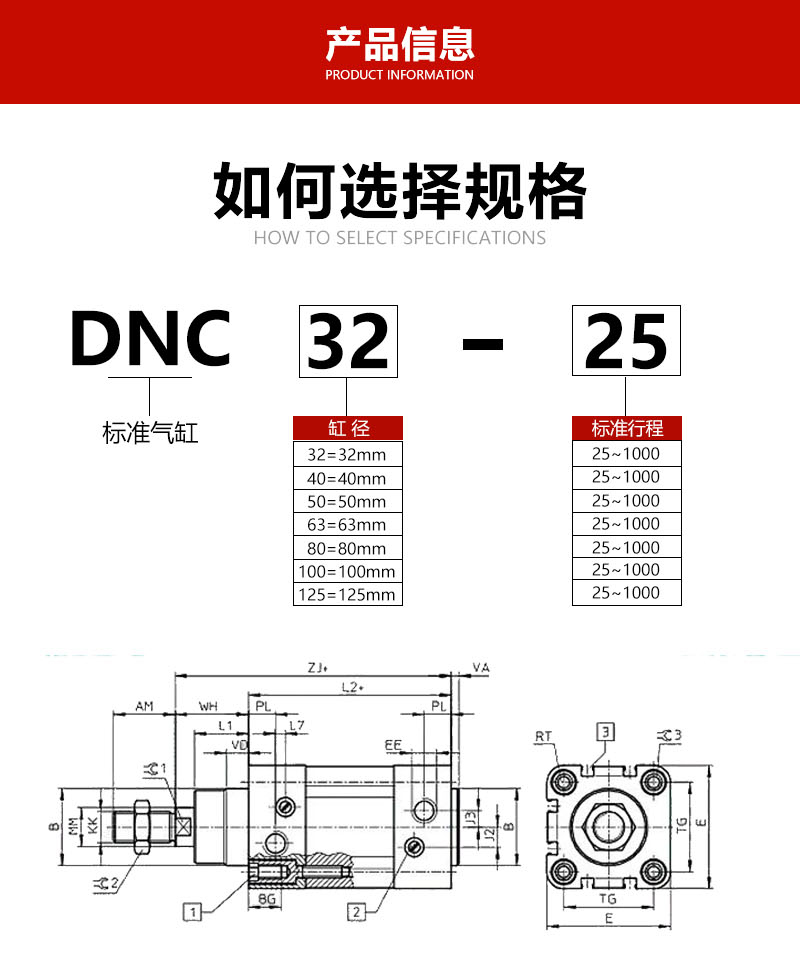

DNC气缸选型码


德国DNC费斯托气缸在标准气缸里价格相对比较来说最贵的,用户可根据自己的设备情况来选择各个品牌的气缸,贵不一定合适,如果在选型上遇到问题可联系我们。

优势和特别:

1、拥有紧凑美观的外表,方形铝管抗压能力强。

2、无拉杆,防腐蚀性能好。

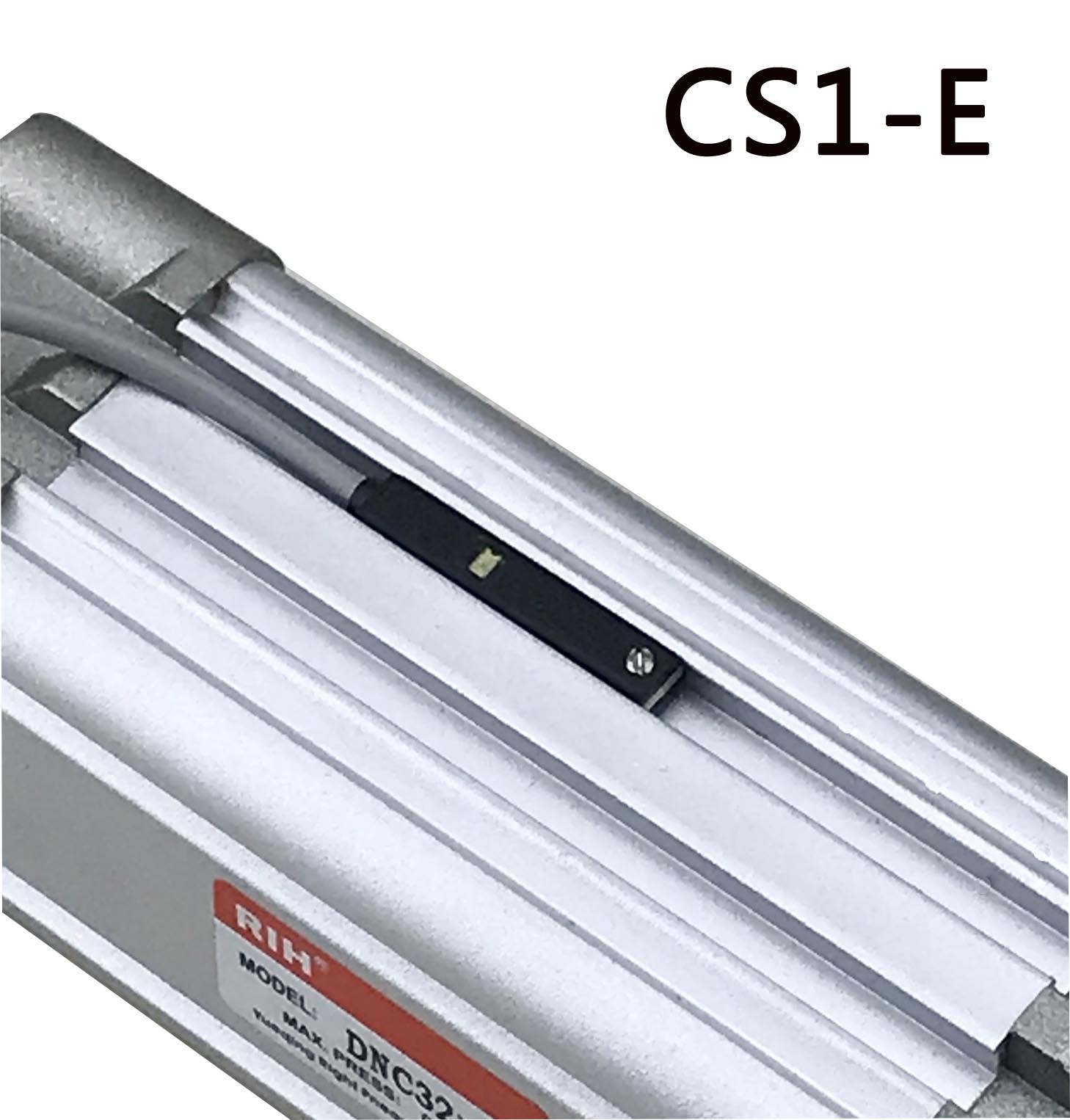

3、有磁性开关线槽。

4、放良好的结构性能,气缸缓冲调节平稳。

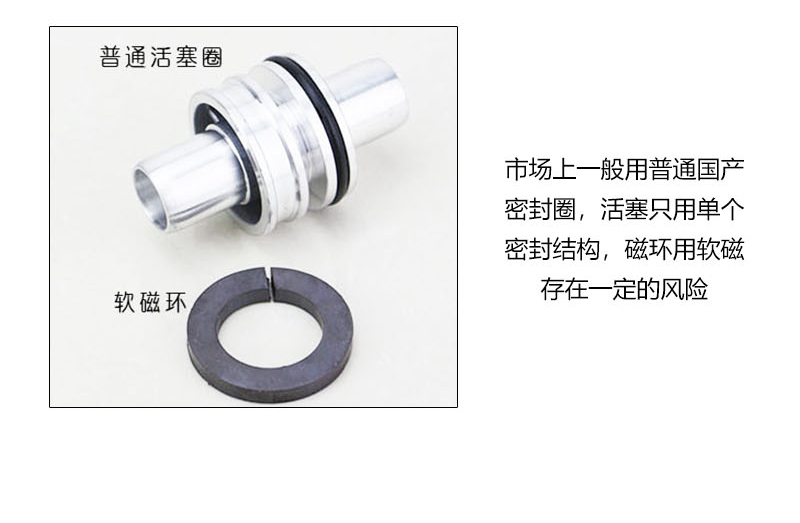

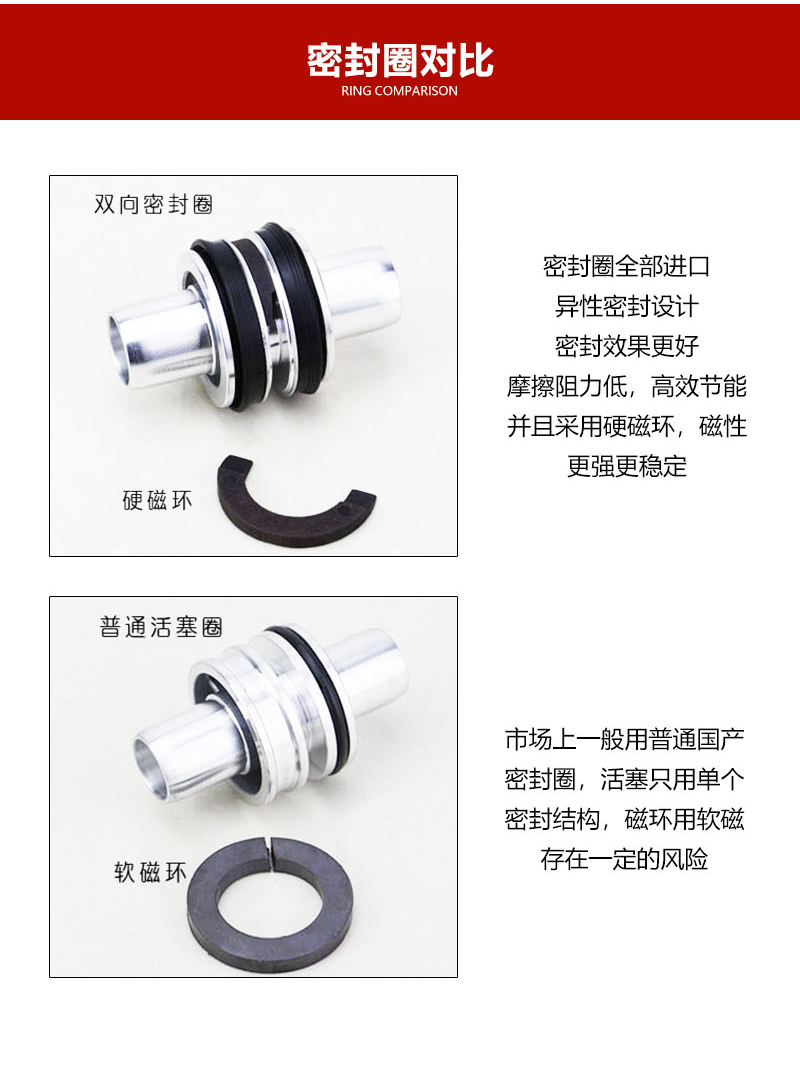

5、活塞密封采用两个Y型单向密封结构,寿命长,启动压力低。

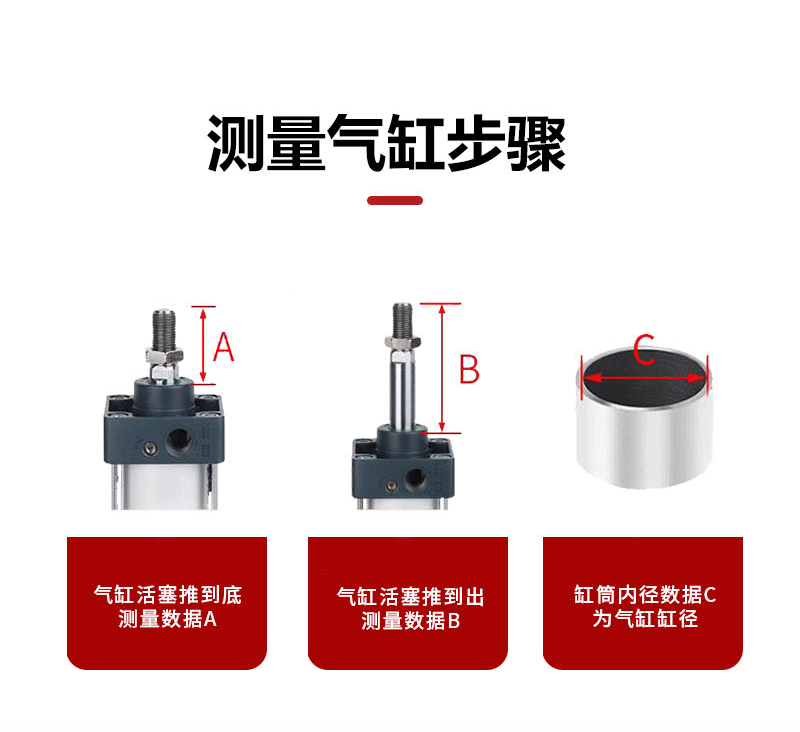

如何进行标准气缸选型呢?首选确认缸径和行程


气缸缸径行程

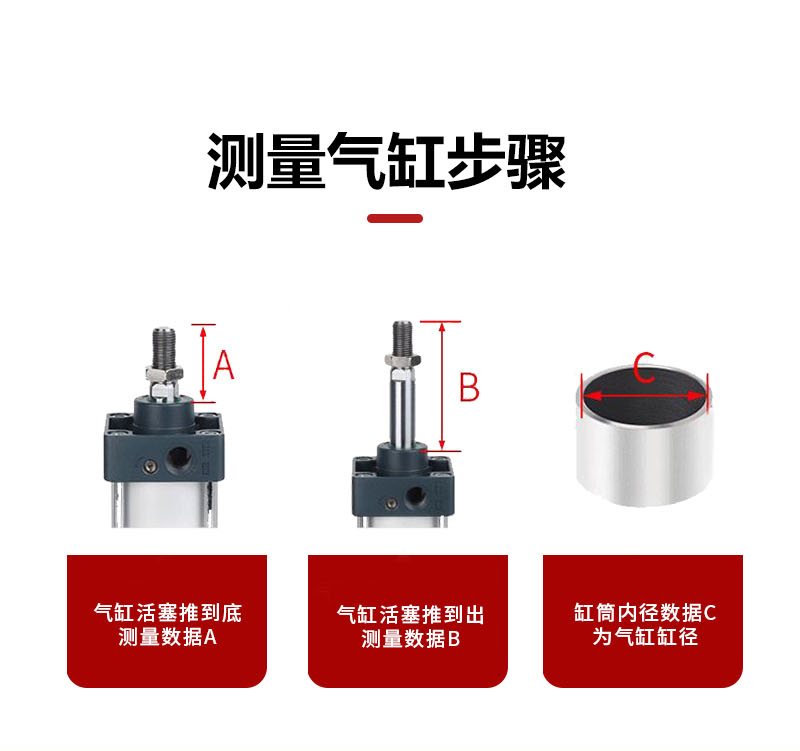

行程就是活塞杆伸出去和缩回来之间的误差距离,有些人会把气缸本身外露算行程,这都是错误的。缸径就是缸筒内壁的直径,一般量外径也是可以估算内径的大小,同等气压下,缸径越大出力越大。

国内常用的标准气缸其功能都是一样的,主要差别是外形安装尺寸以及型号;

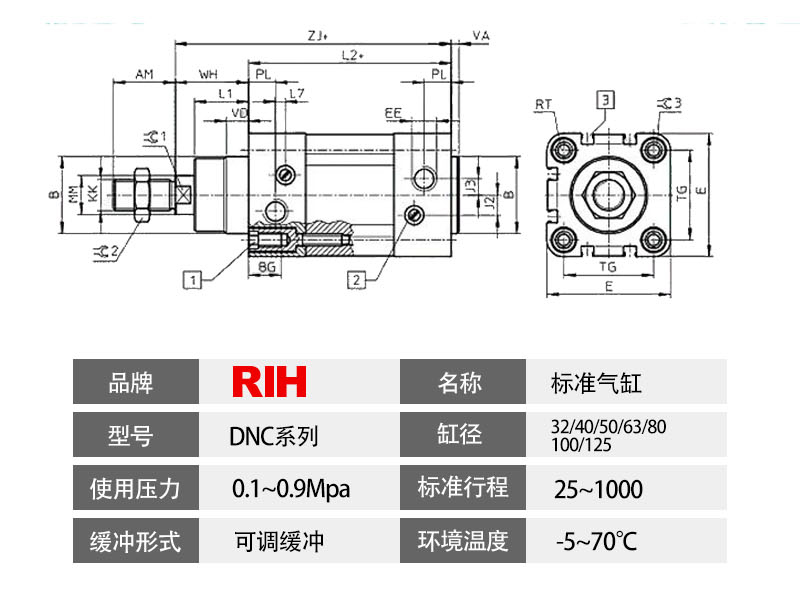

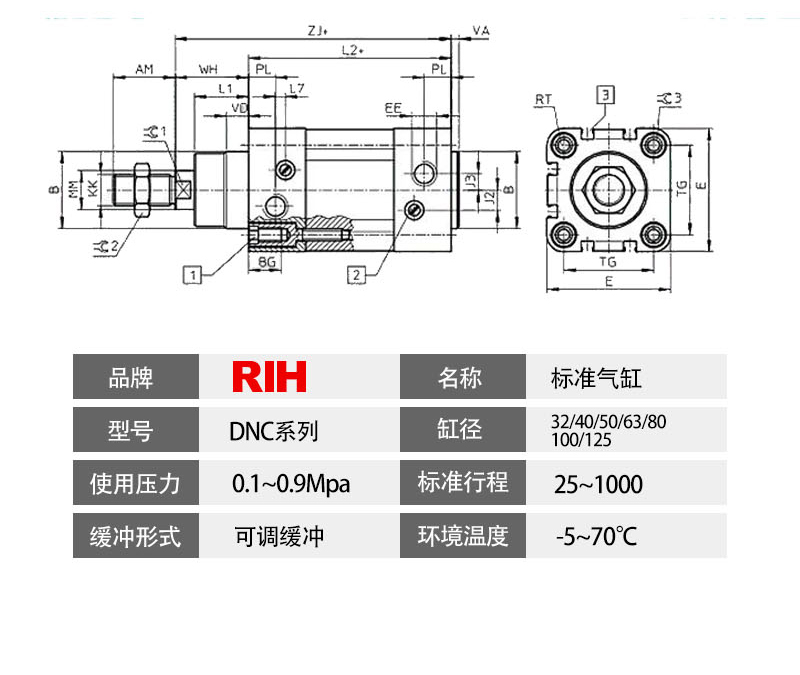

这是一个标准气缸的基本外形图,确认气缸KB的安装距离和确认A+行程气缸总长距离,安装的附件不通需要确认的尺寸也不一样。

标准气缸


用法兰板安装需要确认的尺寸,前法兰安装需要确认:法兰到活塞杆红色线的距离和法兰板BDBF的安装孔距。如果是后安装同理也只要保证法兰到气缸顶端的距离, 这个时候气缸本身的安装孔距就并不重要了。

标准气缸FA图



用CACB附件安装确保DE孔的直径孔和中心点到气缸活塞顶端的距离,气缸的本身安装孔距就无关要紧。

标准气缸CA图纸



用LB脚坐安装需要确认AC+行程 安装孔距的距离。方便支架的安装,确认支架底部到活塞杆的中间距离和伸缩长度。

标准气缸LB图


TC和TCM中摆附件支架安装保证TC中间轴到气缸的顶端的距离

标准气缸TC图

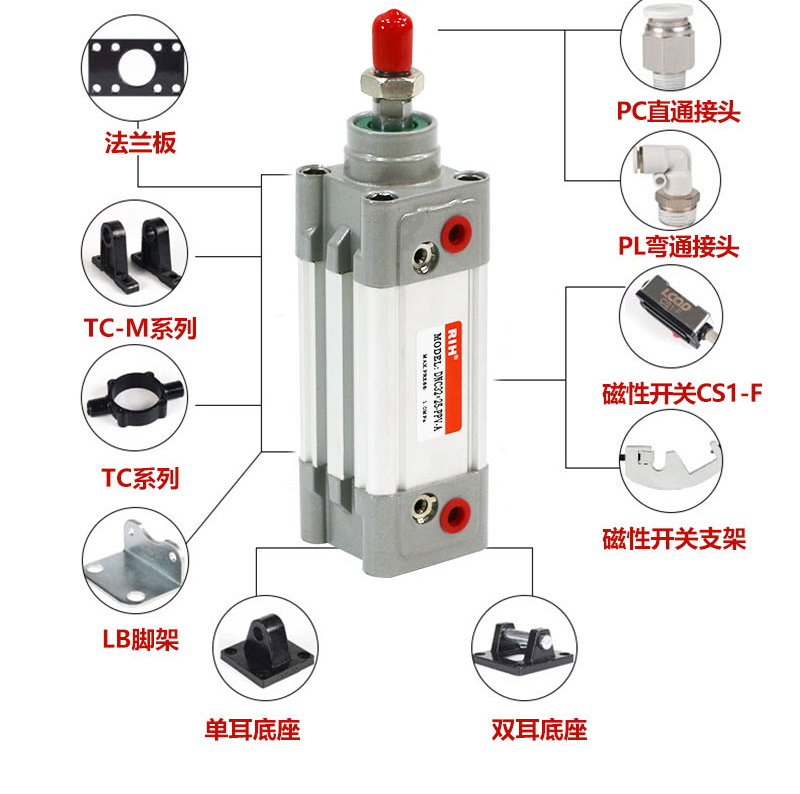

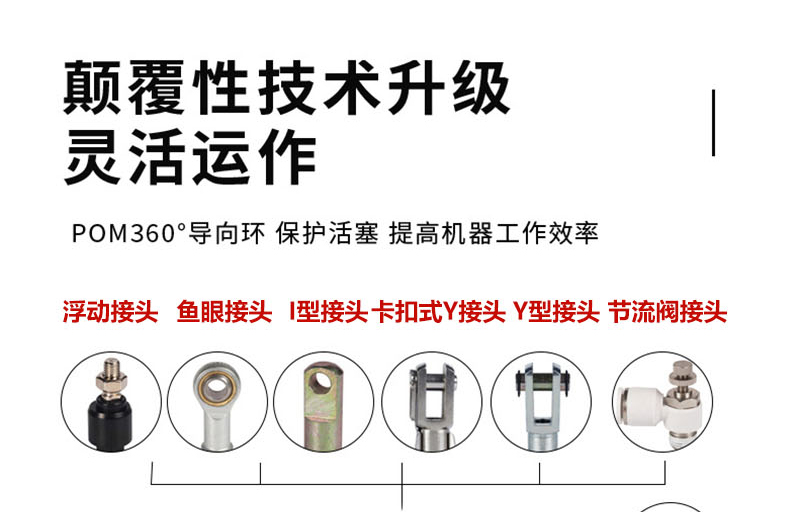

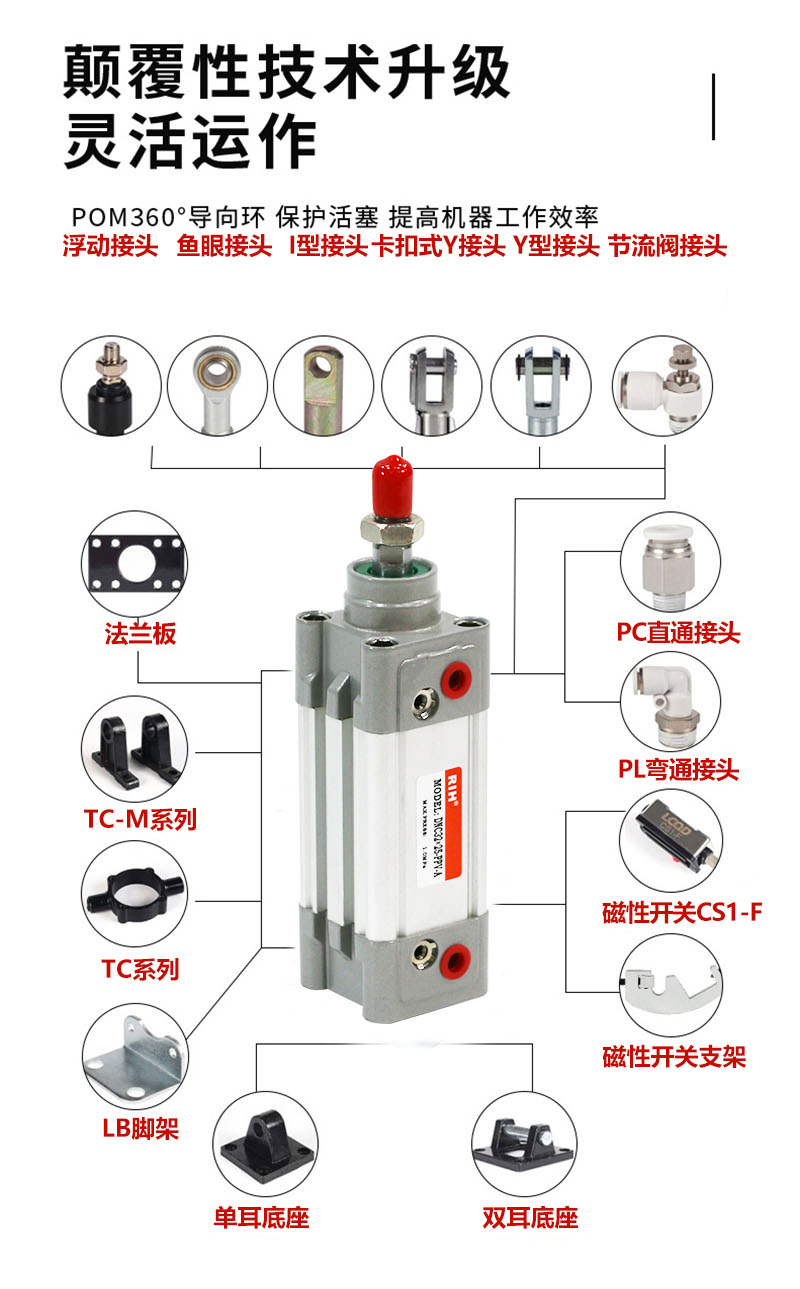

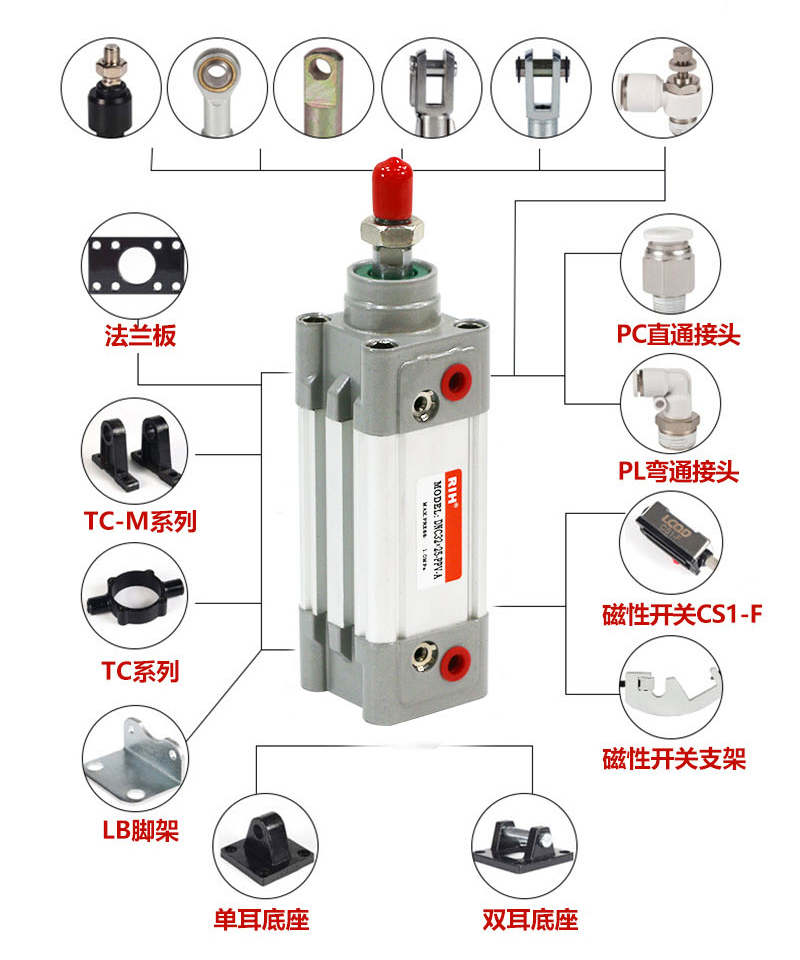

标准气缸的附件是种类最多的,不同的附件能在各种工作环境下保证气缸的安装使用,能达到意想不到的效果。


标准气缸附件图
